UDH: универсальный стандарт крепления заднего переключателя

Содержание

• Основные проблемы старой системы
• Обзор стандарта UDH
• Конструкция UDH
• Причины появления универсального стандарта
• Преимущества UDH
• Недостатки и критика UDH
• Принятие стандарта индустрией
• Заключение

Проблема, которую призван решить UDH

До появления UDH велосипедная индустрия столкнулась с проблемой фрагментации: каждый производитель рам разрабатывал собственные держатели заднего переключателя (в просторечии - "петух"). Более того, даже внутри линейки одного бренда разные модели использовали несовместимые между собой держатели.

Основные "боли" старой системы:

• Доступность запчастей. При поломке держателя райдеру приходится искать конкретную модель, совместимую именно с его рамой. В условиях велопохода найти замену практически невозможно.
• Логистический кошмар. Веломагазинам приходится держать на складе десятки, а то и сотни различных держателей, многие из которых продаются раз в год или реже.
• Высокая стоимость. Уникальные держатели для конкретных моделей рам стоят дорого из-за малого спроса и объема производства.

UDH был задуман как решение всех этих проблем одновременно - единый стандарт, который упростит жизнь всем участникам рынка: от производителей до конечных пользователей.

Что такое UDH? Техническая спецификация

UDH (Universal Derailleur Hanger) - это открытый стандарт крепления заднего переключателя, разработанный компанией SRAM в сотрудничестве с консорциумом производителей рам. Официальный запуск состоялся в 2019 году.

Ключевые конструктивные особенности

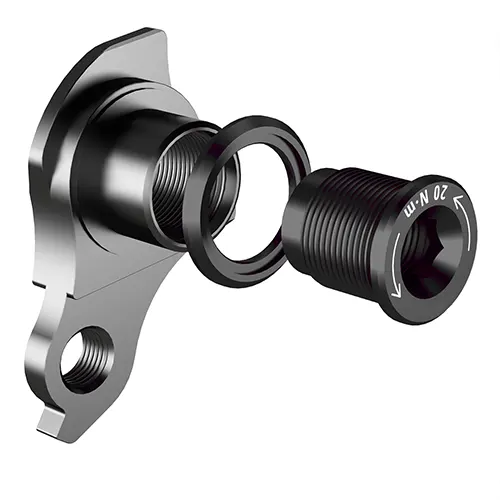

Конструкция UDH состоит из трех основных частей:

• Сам держатель (hanger). Изготавливается из алюминиевого сплава методом литья под давлением. Имеет стандартизированную форму с цилиндрической посадочной частью диаметром ~30мм.
• Болт крепления (UDH bolt). С обратной резьбой (левая резьба), момент затяжки 20Нм.
• Шайба (UDH frame washer). Требуется для некоторых рам, особенно с конструкцией split-pivot (Trek, Orbea и др.).

Пластиковая накладка (“гид” или “chain guide piece”), которая иногда входит в комплект к держателю SRAM UDH, выполняет вспомогательную функцию - предотвращает слетание цепи с самой маленькой звезды в сторону рамы при неправильной работе цепи или в экстремальных условиях.

Требования к раме:

• Совместимость только с рамами, использующими полую ось (thru-axle) стандарта M12x1.0 с длиной резьбы 12.7 мм.
• Толщина дропаута: 13мм.
• Плоская площадка 30x40мм на внутренней стороне дропаута и 25мм на внешней для надежной посадки держателя.

Важно: UDH - это стандарт рамы, а не переключателя. Вы можете использовать любой переключатель (SRAM, Shimano, Campagnolo) на UDH-раме.

Механизм защиты: конструкция с поворотом (swing-link design)

Одна из ключевых особенностей UDH - способность поворачиваться назад при ударе. Держатель не просто ломается (как старые модели), а отклоняется на несколько миллиметров, поглощая часть удара. Это снижает вероятность повреждения переключателя и дропаута рамы.

Однако критики отмечают, что при сильных боковых ударах UDH может не справиться с защитой, и переключатель повреждается вместе с держателем. В отличие от старых, более хрупких держателей, которые ломались в первую очередь, современный UDH часто оказывается прочнее самого переключателя.

Совместимость с переключателями

UDH — это открытый стандарт, совместимый с переключателями всех основных производителей: SRAM, Shimano и Campagnolo. Переключатели работают с UDH-рамами универсально благодаря стандартизированной форме петуха.

Важно про старые переключатели Shimano: переключатели поколения 2012-2022 годов (11-скоростные и ранние 12-скоростные модели) могут быть оснащены B-Link — промежуточным звеном, которое изначально разрабатывалось для стандарта Direct Mount. Если ваш переключатель содержит B-Link, он должен быть либо установлен на петухе, либо вам потребуется специальный адаптер Direct Mount от сторонних производителей (например, Wheels Manufacturing или Wolf Tooth). Практически все современные переключатели Shimano и SRAM лишены этого рудимента и работают с UDH без ограничений.

Таким образом, UDH сам по себе универсален и совместим со всеми современными трансмиссиями. Возможные ограничения зависят только от конструкции самого переключателя, а не от петуха.

Причины и цели появления универсального стандарта

Экономический фактор

Для производителей рам внедрение стандарта UDH принесло значительную экономическую выгоду. Прежде всего, это выражается в снижении затрат, поскольку отпала необходимость проектировать и производить уникальный держатель для каждой новой модели рамы. Это также кардинально упростило логистику и складирование запасных частей, избавив бренды от необходимости управлять сотнями различных позиций. В итоге производители получили возможность предлагать своим клиентам универсальное и доступное решение, что напрямую повышает удовлетворенность от обслуживания.

Для потребителей преимущества UDH также носят выраженный экономический и практический характер. Ключевым из них является доступность запчастей: теперь держатель можно легко найти в любом веломагазине или заказать онлайн по умеренной цене, обычно в диапазоне от 15 до 35 долларов. Не менее важна его полная взаимозаменяемость: один и тот же держатель подходит к сотням моделей велосипедов от разных брендов. Это дает владельцам уверенность в долгосрочной поддержке, поскольку массово принятый стандарт гарантированно не устареет в ближайшие годы.

Технологический фактор

Появление 12-скоростных трансмиссий с расширенным диапазоном (SRAM Eagle с кассетой 10-52T) создало новые требования к жесткости и точности крепления переключателя. Старые держатели не обеспечивали необходимой стабильности при переключении под нагрузкой. UDH, благодаря литой конструкции, обеспечивает более высокую жесткость и точность выравнивания, что критично для современных систем.

Подготовка к революции T-Type. SRAM изначально планировал UDH как платформу для будущих трансмиссий Direct Mount. В 2023 году компания представила SRAM Transmission (T-Type), где переключатель крепится напрямую к оси, полностью отказавшись от держателя. Это стало возможным только благодаря стандартизации посадочного места через UDH.

Преимущества UDH

1. Универсальность и доступность

Основное преимущество UDH - это унификация. Один держатель совместим с сотнями моделей велосипедов от десятков брендов. Райдеры могут быть уверены, что в случае поломки им не придется неделями ждать доставки уникальной запчасти.

Анализ рынка показывает, что к 2024-2025 годам UDH стал стандартом для более 90% новых горных велосипедов верхнего сегмента и активно внедряется на гравийных байках.

2. Защитная функция

Держатель спроектирован как "жертвенный" элемент, который должен выйти из строя раньше, чем повредятся дорогостоящий переключатель или дропаут рамы. Механизм поворота назад (swing-back) помогает поглощать удары при падениях или столкновениях с препятствиями.

Однако на практике эффективность защиты зависит от типа удара: при фронтальном ударе UDH справляется хорошо, при боковом - часто повреждается вместе с переключателем.

3. Снижение стоимости

Эффект масштаба сделал UDH одним из самых доступных держателей на рынке. Оригинальный SRAM UDH стоит $20-25, сторонние производители предлагают CNC-фрезерованные версии из алюминия или титана по цене $30-50. Для сравнения, уникальные держатели для старых рам могут стоить $50-100.

4. Поддержка новых технологий

UDH - это обязательная платформа для SRAM Transmission (T-Type). Переключатели Eagle Transmission (GX, XO, XX) работают только на UDH-совместимых рамах. Это делает UDH критически важным для райдеров, желающих использовать самые современные трансмиссии.

Кроме того, ожидается, что Shimano представит собственную систему Direct Mount, которая также может использовать UDH-интерфейс (по данным патентных заявок).

5. Упрощение для веломастерских

Для веломагазинов и сервисов UDH - это мечта. Вместо складирования сотен уникальных держателей достаточно иметь 5-10 штук UDH в наличии. Это снижает затраты на ассоримент и ускоряет ремонт.

Недостатки и критика UDH

1. "Универсальный" не значит "абсолютно для всех"

Несмотря на название, UDH не подходит для всех типов велосипедов:

• Стальные и титановые рамы. Конструкторы металлических рам критикуют UDH за требование массивного дропаута (13 мм толщиной, большие плоские площадки). Это делает дропауты тяжелыми и эстетически непривлекательными для тонкостенных стальных и титановых труб.
• Рамы с раздвижными дропаутами. UDH плохо совместим с системами натяжения цепи для синглспидов, хотя некоторые производители (например, Revel) нашли компромиссные решения.
• Шоссейные велосипеды. UDH пока редко встречается на чисто шоссейных байках, хотя активно внедряется на гравелах (Canyon Grail, Trek Checkpoint, Specialized Crux, Cervélo Áspero).

2. Вопросы жесткости

Критики (особенно производители кастомных компонентов) указывают, что литой алюминиевый UDH может быть менее жестким, чем фрезерованный индивидуальный держатель для конкретной рамы.

Компания Silca выпустила 3D-печатные титановые UDH-держатели, которые, по их данным, в 2-7 раз жестче стандартных алюминиевых. Повышенная жесткость улучшает точность переключения, особенно под нагрузкой. Однако такие решения стоят $60-80, что нивелирует преимущество UDH по цене.

3. Ограничение дизайнерской свободы

Производители рам вынуждены проектировать дропауты под жесткие требования UDH (толщина, размеры посадочных площадок). Это ограничивает творческую свободу инженеров и может привести к компромиссам в геометрии и весе рамы.

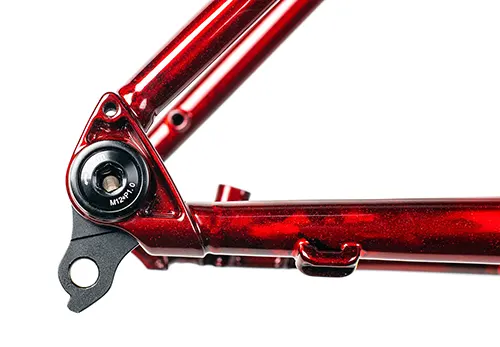

Некоторые бренды (например, Sour Bikes) разработали "почти-UDH" (Almost-UDH) дропауты, совместимые с SRAM Transmission, но не полностью соответствующие спецификации UDH. Это позволяет им сохранить традиционную эстетику стальных рам.

4. Обратная совместимость

Старые рамы без UDH не могут быть модернизированы под SRAM Transmission без замены дропаутов или рамы целиком. Это создает проблему для владельцев качественных рам, которые хотят установить новейшие трансмиссии.

5. Восприятие как "маркетинговый ход SRAM"

Часть велосообщества считает UDH попыткой SRAM укрепить свою рыночную позицию, заставив индустрию адаптироваться под их стандарт. Критики указывают, что SRAM продвигает UDH как "открытый стандарт", но фактически контролирует его спецификацию и эволюцию.

Этот скептицизм усилился с выходом T-Type Transmission, которая работает только на UDH-рамах, создавая lock-in эффект, когда потребитель вынужден оставаться с одним производителем из-за высоких затрат, усилий или других сложностей при переходе к другому

6. Проблемы с совместимостью деталей

Несмотря на стандартизацию, существуют нюансы:

• Разные версии UDH. SRAM выпустил несколько ревизий спецификации, и ранние UDH-рамы могут иметь проблемы совместимости с T-Type.
• Резьба оси. Хотя стандарт предписывает M12x1.0, на рынке встречаются рамы с M12x1.5 или M12x1.75, что создает путаницу.
• Необходимость специального инструмента. Болт UDH затягивается с моментом 20 Нм, имеет обратную резьбу, и не все динамометрические ключи правильно работают против часовой стрелки.

Принятие стандарта индустрией

Бренды, принявшие UDH

По данным BikeRadar и Pinkbike, к концу 2024 года практически все крупные производители горных велосипедов перешли на UDH для новых моделей:

• Trek - полная линейка MTB и гравел (Fuel EX, Top Fuel, Checkpoint)
• Specialized - Stumpjumper, Enduro, Epic, Crux
• Santa Cruz - весь модельный ряд MTB
• Giant - большинство MTB моделей, часть гравелов (хотя Revolt 2024 не имеет UDH)
• Cannondale - Jekyll, Habit, Scalpel, SuperX
• Yeti - SB серия (SB100, SB130, SB150)
• Pivot - Firebird, Switchblade, Trail 429
• Canyon - Spectral, Neuron, Strive, Grail
• Revel - вся линейка (включая первый UDH-совместимый хардтейл со слайдерами)
• Niner, Ibis, Evil, Transition, Commencal, Orbea, Scott, Cube, Merida - большинство новых моделей

Сопротивление стандарту

Производители стальных и титановых рам выражают недовольство конструктивными требованиями UDH. Некоторые бренды (например, Sour Bikes) разработали альтернативные решения "Almost-UDH", совместимые с T-Type, но не полностью соответствующие спецификации.

Rodeo Labs (производитель гравел-рам Flaanimal и Trail Donkey) признал, что Trail Donkey 4.0, не совместимый с UDH, продается на 50% хуже, чем мог бы при наличии UDH. Это показывает, насколько сильно рынок требует совместимости с новым стандартом.

Является ли UDH де-факто стандартом?

Да, для горных велосипедов верхнего сегмента. Анализ новых моделей 2024-2025 годов показывает, что более 90% карбоновых MTB оснащены UDH. Для гравелов процент ниже (~60-70%), но быстро растет.

Нет, для шоссейных велосипедов. Road-байки пока редко используют UDH, хотя Shimano и SRAM движутся в сторону унификации.

Нет, для бюджетного сегмента. Недорогие велосипеды часто используют старые стандарты из-за экономии на переоснащении производства.

Заключение и взгляд в будущее

Решил ли UDH поставленные задачи?

Частично да. UDH успешно решил проблему доступности и унификации для горных велосипедов из карбона и алюминия. Райдеры действительно смогут легко найти замену держателя, веломагазины сократят складские запасы, производители рам упростят логистику.

Однако стандарт создал новые проблемы: ограничения для производителей металлических рам, необходимость специального инструмента, проблемы с ранними ревизиями спецификации, восприятие как принуждение под экосистему SRAM.

Долгосрочное или временное решение?

UDH, скорее всего, останется стандартом на ближайшие 5-10 лет. SRAM активно продвигает его через T-Type Transmission, и большинство производителей рам уже инвестировали в переоснащение производства.

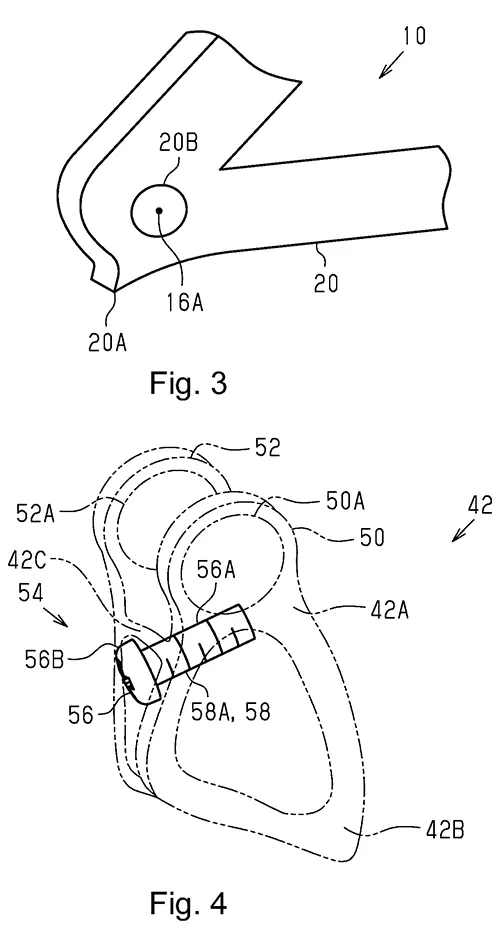

Однако вероятно появление улучшенной версии или конкурирующего стандарта от Shimano. Компания разрабатывает собственную систему Direct Mount, патенты которой показывают схожий с UDH интерфейс крепления к оси, что может привести к новой волне стандартизации или, наоборот, к фрагментации рынка. Анонс ожидается в 2026 году.

Станет ли UDH таким же распространенным, как "квадрат" для кареток?

Маловероятно. Стандарт каретки "квадрат" доминировал десятилетиями из-за простоты и универсальности. UDH сложнее, дороже в производстве и имеет конкурентов (Shimano Direct Mount, потенциально новые стандарты).

Более вероятный сценарий: UDH станет одним из 2-3 доминирующих стандартов, сосуществующих на рынке, подобно Press-Fit и резьбовым кареткам сегодня.

Рекомендации для потребителей

Насколько важно наличие UDH при покупке нового велосипеда в 2026 году?

Для горных велосипедов: Критически важно, если вы планируете использовать SRAM Transmission или хотите максимальную совместимость с будущими трансмиссиями. Если вы довольны Shimano 12-скоростными группами и не планируете апгрейд в ближайшие годы, UDH желателен, но не обязателен.

Для гравелов: Желательно. Новые гравел-группы (SRAM RED XPLR AXS 13s) требуют UDH, и тренд идет в сторону универсализации.

Для шоссейных велосипедов: Пока не критично, но следите за анонсами Shimano и SRAM в 2026-2027 годах.

Финальный вердикт: UDH - это не идеальный, но лучший на данный момент компромисс между универсальностью, доступностью и технологическим прогрессом. Для большинства райдеров преимущества перевешивают недостатки, особенно с учетом растущей поддержки индустрией.
