Стандарты крепления звёзд к системам шатунов велосипеда

Этот материал разбирает ключевые актуальные и устаревшие стандарты крепления передних звёзд к шатунам - от классического 5-болтового 130 BCD до новейшего SRAM Transmission 8-bolt T-Type. По каждому интерфейсу разобраны история появления, технические параметры, области применения и практические плюсы и минусы. Также разберем типичные ошибки совместимости и нюансы обслуживания

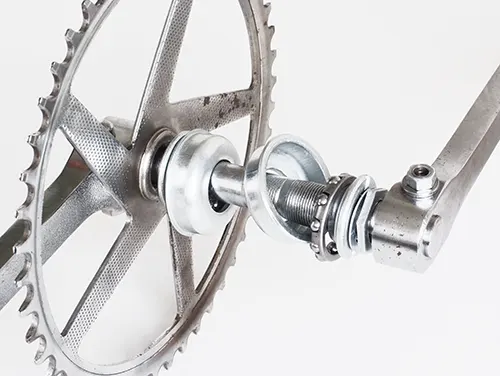

Шатуны на клиньях (Cottered Cranks) - стальной предок всех стандартов

Шатун на клиньях - наиболее архаичная конструкция, которая доминировала на массовых велосипедах с конца XIX века до 1970-1980-х годов. Стальной шатун насаживался на цилиндрический конец вала каретки и фиксировался стальным конусным штифтом-"клином", который забивался молотком и затягивался гайкой. Звезда обычно составляла с шатуном единую неразборную деталь - первое воплощение идеи "direct mount", только в самом примитивном исполнении. Никакой стандартизации BCD не существовало: у каждого производителя были собственные размеры пауков и посадочных отверстий. Это делало замену звезды практически невозможной без замены всей системы шатунов.

Такие конструкции встречаются на советских велосипедах "Урал", "Кама", "Аист", "Украина" и городских/дорожных велосипедах ультрабюджетного массового сегмента. В MTB и шоссе не применялся.

• ✅ Очень дёшев в производстве
• ❌ Тяжёлый, клин разбалтывается и требует периодической затяжки молотком
• ❌ Замена звезды чаще всего невозможна без замены всего шатуна
• ❌ Отсутствие единых BCD-стандартов исключает взаимозаменяемость

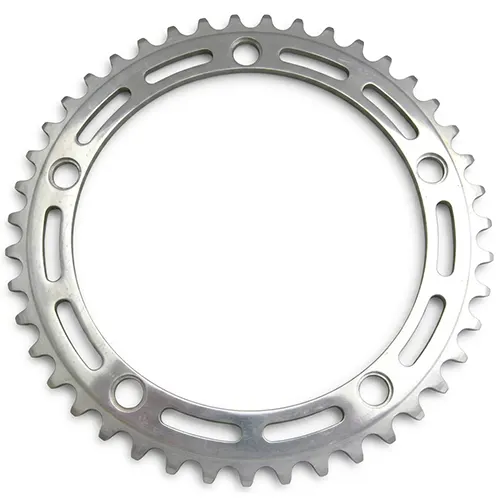

5-болтовый 144 BCD - трековый стандарт

Диаметр 144 BCD стал стандартом трековых и гоночных шатунов после того, как в 1968-1970 годах Campagnolo перевела шатуны Record Pista с 151мм на 144мм. Впоследствии его приняли Shimano (FC-7710) и ряд других производителей для трековых групп. Пик популярности пришёлся на 1970-1990-е годы.

Конструктивно - пятилапый паук с широко расставленными болтами. Большой BCD обеспечивает максимальную жёсткость пятилапового паука при крупных звёздах (41T и более), которые типичны для трековых дисциплин. Фактический минимальный размер звезды ~38T, что практически исключает применение стандарта в других дисциплинах.

Сегодня встречается только на треке (керин, спринт, гит) и на высококлассных шоссейных велосипедах 1970-90-х годов. Поддерживается Shimano (FC-7710, FC-7600).

• ✅ Максимальная жёсткость пятилапового паука при больших звёздах
• ✅ Хорошо поддержан производителями трековых компонентов
• ❌ Минимум 38T - невозможны малые передачи
• ❌ Недоступен в обычных розничных магазинах

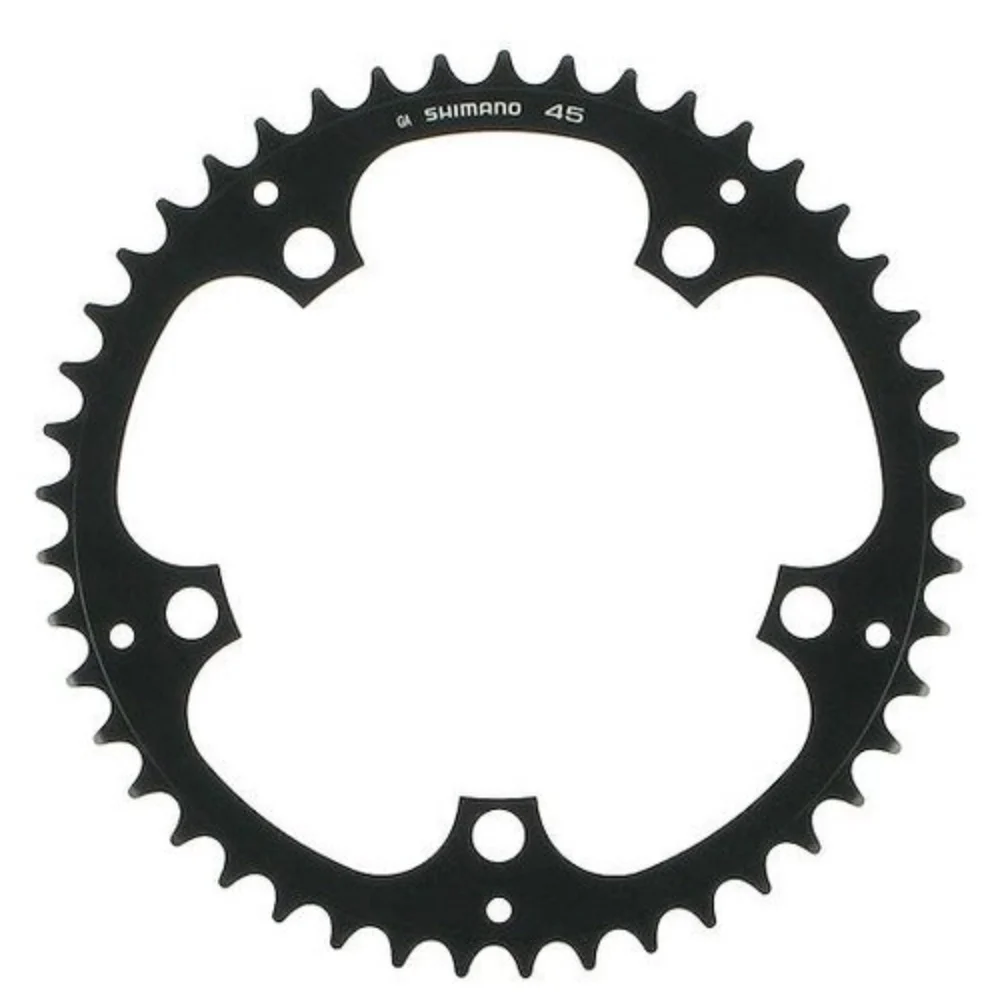

5-болтовый 130 BCD - главный шоссейный стандарт эпохи

Стандарт 130 BCD был принят Shimano в 1980-х годах и на протяжении почти трёх десятилетий оставался доминирующим интерфейсом для шоссейных двойных систем. SRAM также поддерживала его вплоть до перехода на 4-болтовый 110 BCD. Широкое распространение обеспечило огромный ассортимент совместимых звёзд: их выпускали Shimano, FSA, Absolute Black, Wolf Tooth и многие другие производители.

Конструкция представляет собой симметричный пятилапый паук - "снежинку". Звёзды крепятся на 5 бонках. Минимальная звезда - 39T (хотя сторонние производители выпускают 34T+ для одинарных систем 1x), что ограничивало применение в горной местности. Именно ограничение по минимальному размеру звезды стало главным поводом для разработки компактного 110 BCD.

Встречается на велосипедах 2000-2015 годов, шоссейные велосипеды с группами Shimano 105, Ultegra, Dura-Ace до 10-скоростного поколения включительно, SRAM Apex/Rival/Force 10s.

• ✅ Наибольший выбор совместимых звёзд от сторонних производителей
• ✅ Хорошо изученный стандарт, недорогое обслуживание
• ✅ Симметричность упрощает замену
• ❌ Минимум 34T - нет маленьких передач без смены паука
• ❌ 5 болтов тяжелее современных 4-болтовых решений на 20-30 г
• ❌ Вытеснен 4-болтовым 110 BCD Shimano в топовых группах

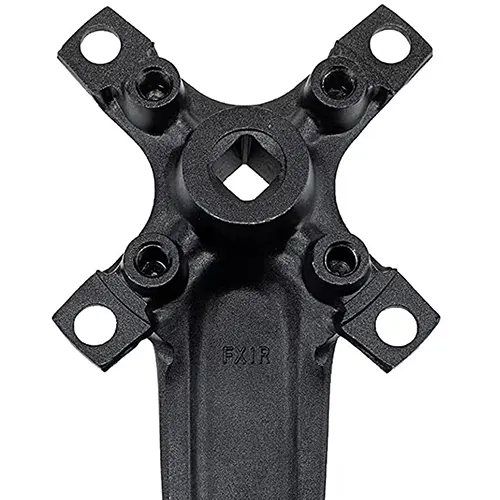

4-болтовый 104/64 BCD - горный стандарт 2x/3x систем MTB

Стандарт 104 BCD с четырьмя симметричными болтами стал доминирующим для горных систем шатунов с тройными системами в начале 1990-х годов. Его приняли Shimano, SRAM, FSA и другие крупные производители для средней и большой звезды MTB-тройников. Для малой звезды применялся отдельный внутренний ряд болтов на диаметре 64мм. Параллельно существовал стандарт 110/74 BCD для MTB с более крупными звёздами, но 104/64 стал по-настоящему массовым.

Переход велоиндустрии к системам 1x10 и 1x12 фактически вытеснил 104 BCD из топовых и средних комплектаций, однако бюджетный сегмент MTB и городские велосипеды по-прежнему используют этот стандарт. Шатуны 104 BCD нового производства (Shimano FC-M6000, FC-MT510) продавались ещё в 2024-2025 годах.

Встречается на велосипедах с 1x, 2x и 3x трансмиссией всех классов. Шатуны: Shimano Deore M590/M610, XT M770, SRAM X9/X7, FSA Afterburner.

• ✅ Огромный выбор совместимых звёзд по низкой цене
• ✅ Позволяет подобрать звёзды 32-44T для внешнего ряда
• ✅ Простое и недорогое обслуживание
• ❌ Вытеснен системами 1x12 с Direct Mount в новых комплектациях
• ❌ Паук тяжелее Direct Mount на 20-40г

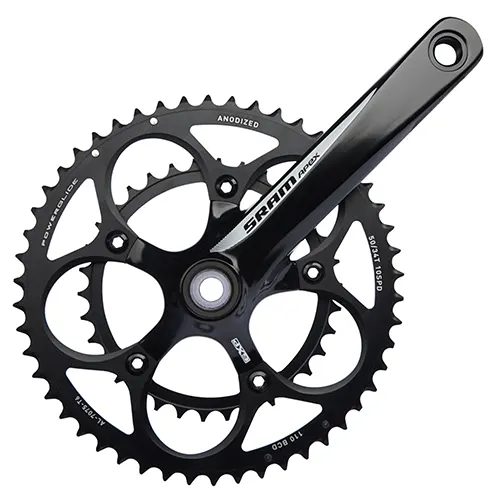

5-болтовый 110 BCD Compact Road - шоссейный "компакт" старого поколения

Стандарт появился как ответ на спрос в компактных передаточных системах 50/34 и 52/36. Shimano внедрила 5-болтовый симметричный 110 BCD в 2000-х годах для компактных двойников на группах Tiagra 4500/4600, 105 FC-5700, Ultegra FC-6700. SRAM также применяла этот стандарт в Apex/Rival/Force 10-скоростного поколения. Главное преимущество перед 130 BCD - возможность ставить звёзды от 34T.

Встречается на шоссейных велосипедах с 10-скоростными группами Shimano 105 FC-5700, Ultegra FC-6700, SRAM Apex/Rival/Force 10s.

• ✅ Позволяет использовать звёзды от 34T
• ✅ Большой выбор совместимых звёзд от сторонних производителей
• ❌ Постоянная путаница с 4-болтовым асимметричным 110 BCD Shimano
• ❌ Постепенно заменяется 4-болтовым стандартом в актуальных группах

Стандарт всё ещё широко встречается на велосипедах 2008-2016 годов, но его легко перепутать с двумя другими "110 BCD", поэтому разберем подробнее.

Три несовместимых стандарта с одним BCD

Число 110 в названии BCD встречается у трёх принципиально разных, полностью несовместимых стандартов. Это самая распространённая проблема при подборе звёзд.

Важно: при выборе звезды на "110 BCD" всегда уточняйте количество бонок, симметричность паука и конкретную модель шатуна.

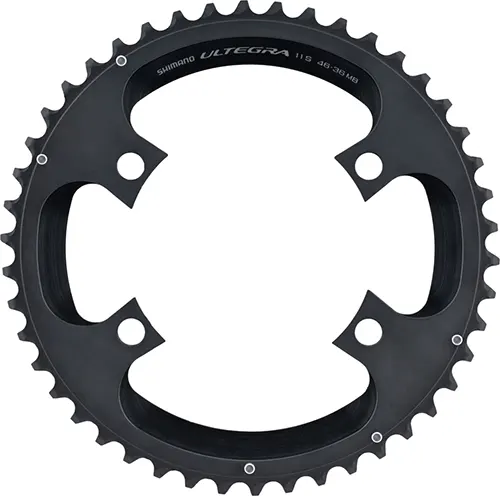

4-болтовый асимметричный 110 BCD Shimano - актуальный шоссейный и гравийный стандарт

В 2013 году Shimano представила Ultegra FC-6800 - первый шатун с переходом на 4-болтовый асимметричный 110 BCD. Следом вышли Dura-Ace FC-9000 и все последующие поколения вплоть до актуальных R9200/R8100. Асимметрия (X-образное расположение отверстий) увеличивает жёсткость паука в зоне наибольших нагрузок и позволяет добиться лучшей балансировки конструкции при меньшем числе болтов. Тот же стандарт принят для гравийных шатунов GRX FC-RX810/FC-RX820.

Для 12-скоростного поколения (FC-R9200, FC-R8100, FC-R7100) стандарт формально сохраняет ассиметричный 110 BCD 4-bolt, однако Shimano использует новые профили зубьев HollowGlide и индексацию совместимости по буквенным кодам (NK, NH, NJ): большая и малая звёзды должны иметь совпадающий буквенный индекс, иначе переключение будет некорректным. Важно помнить, что звёзды 11-скоростного поколения (FC-R8000) физически подойдут на 12-скоростной шатун FC-R8100, но переключение с ними будет хуже.

Встречается в шоссе, грэвел, CX - велосипеды с 11-12-скоростными группами Shimano (105, Ultegra, Dura-Ace) и GRX.

• ✅ Снижение веса на 15-25г по сравнению с 5-болтовым
• ✅ Повышенная жёсткость благодаря асимметрии
• ✅ Широкий выбор звёзд от сторонних производителей
• ❌ Несовместим с другими стандартами "110 BCD" (5-bolt или Campagnolo)
• ❌ При 12s нужно соблюдать буквенный код совместимости звёзд Shimano

4-болтовый асимметричный 96 BCD Shimano - горный стандарт XTR M9000 / XT M8000

Shimano ввела 4-болтовый асимметричный 96 BCD для 11-скоростных MTB-шатунов XTR M9000/M9020 и XT M8000/SLX M7000 (2015-2018 годы). Логика та же, что у шоссейного 110 BCD Asymm: четыре болта вместо пяти, асимметрия для жёсткости. Уменьшенный BCD по сравнению с 104мм позволяет устанавливать звёзды от 28T - важно для систем 1x11 в горах.

Стандарт просуществовал одно поколение в топ-сегменте MTB. С выходом XTR M9100 в 2018 году Shimano перевела флагманские и средние MTB-шатуны на Direct Mount. Однако 96 BCD не исчез, его переняла линейка Shimano CUES (FC-U6000) для бюджетного и городского применения, а сторонние производители (Wolf Tooth, Garbaruk, Alugear) выпускают совместимые звёзды по сей день. Для велосипедов с шатунами XTR M9000, XT M8000, SLX M7000 стандарт 96 BCD сохраняет актуальность в обслуживании.

Встречается на горных велосипедах с 11-скоростными группами Shimano XTR M9000, XT M8000, SLX M7000.

• ✅ Позволяет устанавливать звёзды 28-30T
• ✅ Доступны звёзды от сторонних производителей
• ❌ Совместим только с M9000/M8000/M7000 - несовместим с Shimano M9100/M8100
• ❌ Требует специальных удлинённых болтов при установке звезды 1x

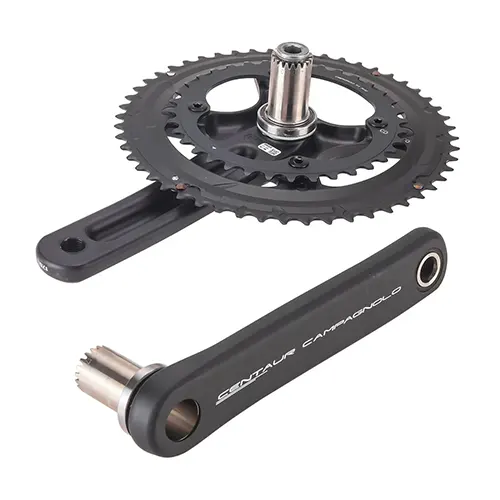

Campagnolo Ultra-Torque - проприетарная система с соединением Hirth

В 2007-2008 годах Campagnolo полностью заменила традиционную схему с отдельным валом системой Ultra-Torque. Каждый шатун включает в себя одну половину вала (полуось), которые соединяются в центре через зубчатое шлицевое соединение Hirth Joint и фиксируются центральным болтом. Это обеспечивает точность позиционирования шатунов и высокую жёсткость при минимальном Q-факторе 145.5мм - один из наименьших показателей среди всех шоссейных систем. В 2011 году появился упрощённый Power-Torque для групп среднего уровня (Centaur, Potenza) с цельным стальным валом.

Для компактных шатунов Campagnolo Chorus и Record (11-скоростных) применяется 110 BCD с одним смещённым болтом: пятое отверстие расположено на нестандартном радиусе (~112мм вместо 110мм). Это намеренно исключает установку симметричных звёзд 110 BCD от Shimano или любых других производителей - единственное решение только оригинальные звёзды Campagnolo.

Встречается исключительно в шоссе - группы Campagnolo Chorus, Record, Super Record (11s и 12s). В России встречается крайне редко - преимущественно на велосипедах итальянских и европейских брендов.

• ✅ Высокое качество изготовления
• ✅ Hirth Joint обеспечивает точность позиционирования оси
• ✅ Компактный Q-factor 145.5мм
• ❌ Звёзды дороги и дефицитны
• ❌ Невозможность установки звёзд от Shimano, SRAM
• ❌ 11s и 12s несовместимы между собой
• ❌ Дорогое обслуживание вне крупных городов

Почему звёзды Campagnolo Ultra-Torque дорогие и редкие

Правый шатун Ultra-Torque держит звёзды через проприетарный паук, интегрированный непосредственно в конструкцию шатуна. Геометрия лучей паука, расположение болтовых площадок и профиль поверхностей переключения - всё уникально для Campagnolo. Ни один сторонний производитель не может выпустить полностью совместимую звезду без точного соблюдения закрытых спецификаций Campagnolo. Именно это создаёт закрытую экосистему: звёзды производит преимущественно сам Campagnolo, откуда и берутся высокая цена и ограниченный ассортимент. Также стоит отметить, что разные поколения групп (11s и 12s) несовместимы между собой по звёздам.

SRAM Direct Mount 3-Bolt - первое поколение прямого монтажа MTB

В октябре 2012 года SRAM представила группу XX1 - первую массовую 1x11-скоростную систему для MTB. Вместе с ней появилась концепция Direct Mount: три болтовых крепления на внутренней стороне правого шатуна вместо традиционного паука. Это снизило вес, повысило жёсткость и максимально упростило конструкцию. Начиная примерно с 2015 года Race Face добавила в систему Cinch пауки‑адаптеры под интерфейс SRAM 3‑bolt, что позволило ставить на Cinch‑шатуны любые DM‑звёзды SRAM‑стандарта. Параллельно этот трёхболтовый Direct Mount стал основным вариантом крепления звёзд на шатунах SRAM GXP и DUB (Eagle 1x11/12) и оставался таковым вплоть до появления нового 8-Bolt Transmission.

Конструкция: правый шатун без привычного "паука" - вместо него три резьбовых отверстия под Torx T25. Звезда с тремя выступами вставляется с внутренней стороны и прижимается болтами. Конструкция выглядит монолитно и по-прежнему широко встречается на современных велосипедах.

Встречается на MTB велосипедах с 1x11/12 трансмиссией, группах SRAM Eagle GX/X01/XX1 DUB.

• ✅ Лёгкий вес: нет паука, снижение веса 20-40 г
• ✅ Высокая жёсткость крепления
• ✅ Широкий выбор совместимых звёзд от сторонних производителей
• ❌ Несовместим с новым SRAM 8-bolt Transmission при одинаковом маркетинговом названии
• ❌ 3 болта менее равномерно распределяют нагрузку по сравнению с 8

SRAM Direct Mount 3-bolt vs 8-bolt: разные интерфейсы при одинаковом названии

Оба стандарта официально называются "SRAM Direct Mount", что часто вводит в заблуждение. Физически установить звезду одного стандарта на шатун другого невозможно из-за принципиально разной геометрии посадки.

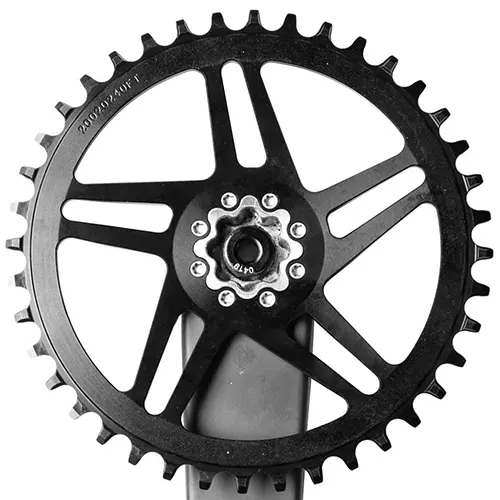

SRAM Direct Mount 8-Bolt Transmission (T-Type) - новейший стандарт SRAM

Формат 8-bolt изначально использовался только на измерителях мощности Quarq от SRAM. В марте 2023 года SRAM представила Eagle Transmission - новую MTB-трансмиссию с UDH (прямое крепление заднего переключателя к оси колеса вместо традиционного петуха). Вместе с ней 8-bolt перешёл на все шатуны этой экосистемы: XX SL Eagle AXS, X0 Eagle AXS, GX Eagle Transmission. Официальная причина: 8 болтов обеспечивают прямую совместимость с силовым измерителем Quarq и более равномерное распределение нагрузки, чем 3 болта.

Восемь мелких болтов Torx T20 равномерно расположены по кольцу на плоской торцевой поверхности шатуна. Система Transmission требует фирменной цепи T-Type Flattop (с плоскими звеньями особой формы) - обычная Eagle-цепь работает, но с потерей оптимальных характеристик переключения.

UDH: универсальный стандарт крепления заднего переключателя

Анализируем технологию, её сильные и слабые стороны, степень принятия производителями рам и взглянем на будущее данного стандарта. Подробнее в нашей статье →

Встречается на MTB с группами SRAM Eagle Transmission с 2023 года; шоссе и гравий с SRAM Force AXS Wide, Rival AXS Wide.

• ✅ Более равномерное распределение нагрузки (8 болтов)
• ✅ Прямая совместимость с измерителем мощности Quarq
• ✅ Самый современный стандарт SRAM с 2023 года
• ❌ Несовместим с предыдущим 3-bolt
• ❌ Ограниченный выбор звёзд сторонних производителей

Road 8-bolt vs MTB 8-bolt Transmission: нельзя смешивать

Даже внутри 8-bolt стандарта шоссейные и MTB-звёзды несовместимы: chainline шоссейной системы (45-47.5мм) принципиально отличается от MTB Transmission (55мм). SRAM официально предупреждает: установка шоссейной звезды на MTB-шатун Transmission и наоборот приводит к некорректному центрированию цепи и преждевременному износу.

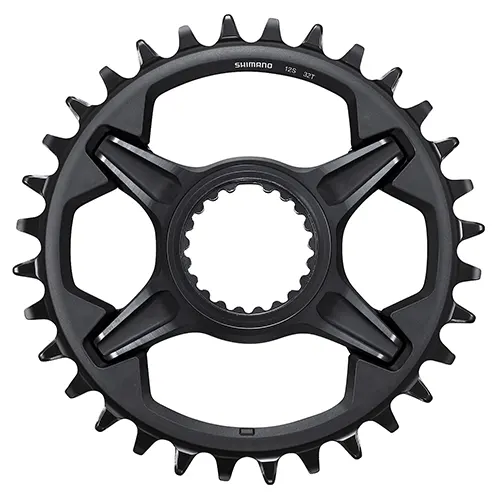

Shimano Direct Mount MTB 12s - унифицированный стандарт для всей MTB-линейки Shimano

С выходом XTR M9100 в 2018 году Shimano полностью отказалась от BCD-крепления в топовых MTB-шатунах, перейдя на фирменный Direct Mount. Интересно, что компания сохранила единый стандарт для всей 12-скоростной линейки - от бюджетного Deore M6100 до флагманского XTR M9100. Это редкий случай широкой унификации для Shimano, позволяющий использовать звёзды XTR на шатунах XT или Deore.

Конструкция похожа на CenterLock. Правый шатун имеет фирменный DM‑профиль шлицев с одним широким шлицем для ориентации. Звезда с соответствующим шлицевым отверстием надевается на шатун и фиксируется прижимным кольцом (lockring) под специальный инструмент, в отличие от BCD‑систем или SRAM DM.

Встречается на MTB 1x12 с группами Shimano XTR/XT/SLX/Deore 12s всего ценового диапазона.

• ✅ Единый стандарт для всей линейки 12s MTB Shimano
• ✅ Широкий выбор совместимых звёзд от Shimano и сторонних брендов
• ✅ Высокая жёсткость и надёжность
• ❌ Несовместим со стандартами SRAM Direct Mount (любой)
• ❌ Несовместим с предыдущими Shimano MTB-шатунами (96 BCD M8000 и старше)

Shimano XT M8000 (96 BCD) и XT M8100 (DM): разные поколения

Оба шатуна называются "Shimano XT", но используют принципиально разные интерфейсы. FC-M8000 (11-скоростной, 2015-2020 гг.) - 4-bolt асимметричный 96 BCD. FC-M8100 (12-скоростной, 2018 г. и далее) - Shimano Direct Mount. Звёзды этих поколений полностью несовместимы. Определяющий признак при покупке - число скоростей и год выпуска.

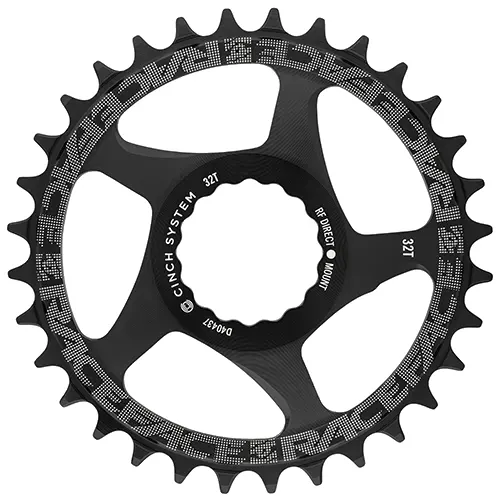

Race Face Cinch Direct Mount - шлицевый стандарт MTB

Race Face представила систему Cinch в 2013-2014 годах на флагманском шатуне Next SL, а затем распространила её на всю линейку. Главная идея - замена болтового крепления звезды на шлицевое соединение: звезда надевается на шлицевой интерфейс правого шатуна и фиксируется резьбовым локрингом с помощью съемника каретки Park Tool BBT-22 или Race Face Lock Ring Tool.

Система Cinch получила широкое OEM-распространение благодаря тому, что Fox Group (владелец Race Face и Easton) лицензирует стандарт. Easton EC90 SL и EA70 AX используют тот же интерфейс. Система встречается на велосипедах Trek, Santa Cruz, Specialized, Rocky Mountain, Norco и других брендов по всему миру, включая Россию.

Встречается на велосипедах Trail/Enduro/DH с шатунами Race Face и Easton, велосипедах Trek, Santa Cruz, Specialized, Rocky Mountain.

• ✅ Быстрая замена звезды одним инструментом без болтов
• ✅ Высокая жёсткость шлицевого соединения
• ✅ Богатый выбор сторонних звёзд разных профилей и материалов
• ✅ Доступны стальные звёзды с большим ресурсом
• ❌ Проблема прикипания шлицов при отсутствии смазки
• ❌ Требует специального инструмента
• ❌ Несовместим со стандартами SRAM и Shimano DM

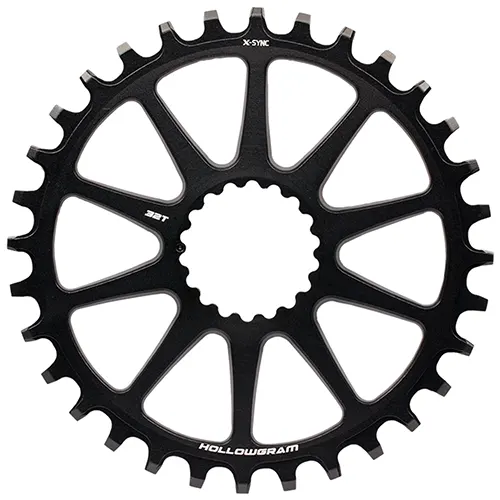

Cannondale Hollowgram Direct Mount - фирменный DM Cannondale

Cannondale разработала собственную шлицевую Direct Mount систему для флагманских шатунов Hollowgram. Принцип аналогичен Race Face Cinch: шлицевая посадка со стопорным кольцом, но геометрия шлицов и резьба локринга отличаются - стандарты не совместимы. Система применяется на Cannondale F-Si, Scalpel и ряде других моделей, включая варианты с фирменным Ai-смещением трансмиссии (+6 мм относительно стандарта).

Для российского рынка этот стандарт практически неизвестен: шатуны Hollowgram встречаются преимущественно на велосипедах Cannondale верхнего ценового сегмента, а сторонних звёзд и фирменного инструмента (KT012) найти значительно сложнее, чем для Race Face Cinch.

• ✅ Элегантная и лёгкая конструкция
• ✅ Быстрая замена звезды
• ❌ Требует фирменного инструмента KT012
• ❌ Несовместим с другими шлицевыми DM
• ❌ Ограниченный выбор сторонних звёзд

Прочие стандарты Direct Mount

Помимо массовых стандартов SRAM, Shimano и Race Face Cinch, на рынке существует ряд закрытых фирменных интерфейсов Direct Mount от специализированных производителей. Все они объединены общим принципом - звезда крепится напрямую к шатуну или оси без классического BCD-паука. При этом каждый производитель использует уникальный шлицевой или болтовой профиль, несовместимый с остальными. Для российского рынка большинство этих стандартов носят экзотический характер, однако знать об их существовании важно для правильного подбора компонентов.

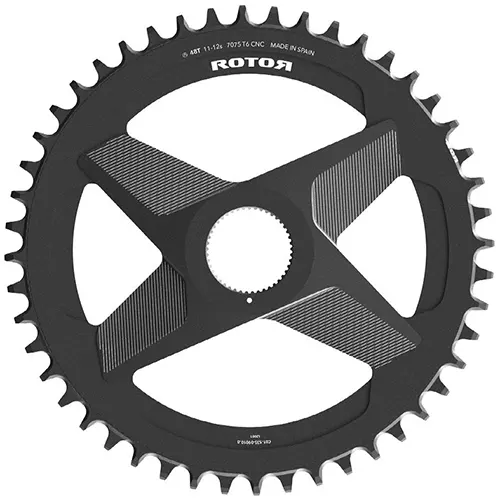

Rotor Direct Mount (ALDHU / MTB)

Испанский производитель Rotor применяет собственный шлицевой интерфейс Direct Mount в линейках шатунов ALDHU, VEGAST и INpower. Звезда (или цельный Spidering - паук со звездами единой деталью) надевается на шлицы вала и фиксируется одним болтом с шатуном. Ключевая особенность - система OCP (Optimum Chainring Position): шлицевой профиль на валу и звезде позволяет тонко регулировать угловое положение звезды с шагом 1° для биомеханической подстройки под нажатие педалей. Для MTB-шатунов серии 3D/Rex у Rotor используется отдельный, также проприетарный интерфейс.

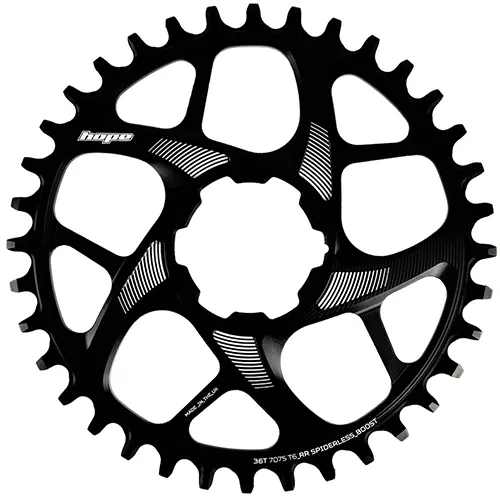

Hope Direct Mount (Evo / RX / Gravity)

Британский Hope Technology использует запатентованный расширяющийся шлицевой интерфейс (expanding spline) на шатунах Evo, RX и Gravity. В отличие от обычных шлицев, здесь при затяжке болта внутренние шлицы уплотняются конической проставкой и фиксируют шатун без зазора - это решает проблему скрипа и износа, типичную для классических прямых шлицевых соединений. Отдельная линейка Hope R22 выпускается в версиях под SRAM Direct Mount и Shimano EP8 (для е-байков), а "нативные" кольца Hope DM работают только на шатунах Hope.

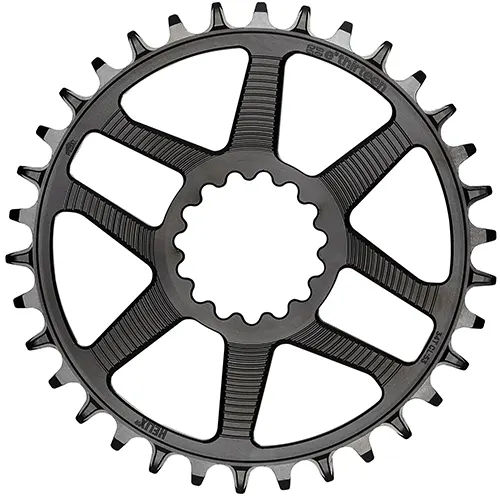

e*thirteen Direct Mount

Тайваньский бренд e*thirteen (входит в группу The Hive) применяет собственный Direct Mount интерфейс на шатунах XCX, TRS, LG1 и Helix. Звезда Helix R устанавливается двумя сторонами (reversible mount), что позволяет использовать два разных значения chainline или офсета без замены детали. Линейка e*spec ориентирована на е-байки с моторами Brose, Shimano EP8/E7000/E8000 и TQ - это отдельные DM-интерфейсы моторов, не связанные с традиционными шатунами.

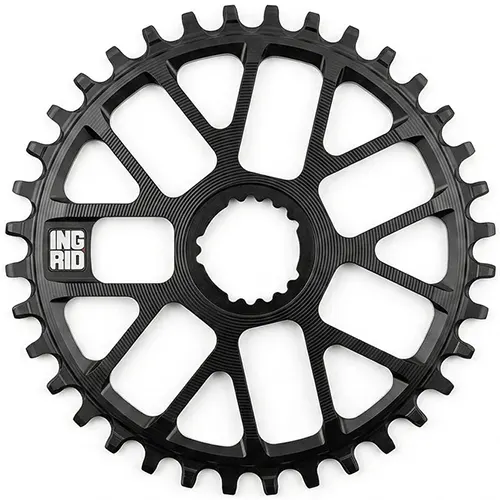

Ingrid Direct Mount

Итальянский Ingrid (Padova) разрабатывает полностью собственную трансмиссионную экосистему: шатуны CRS-POP с 30-мм валом и проприетарным DM-интерфейсом под фирменные звёзды и пауки. Характерная черта - поддержка 13-скоростных цепей Campagnolo Ekar и SRAM Flattop, что делает Ingrid редким вариантом с нестандартными цепями. Звёзды Ingrid несовместимы ни с одним другим шатуном на рынке.

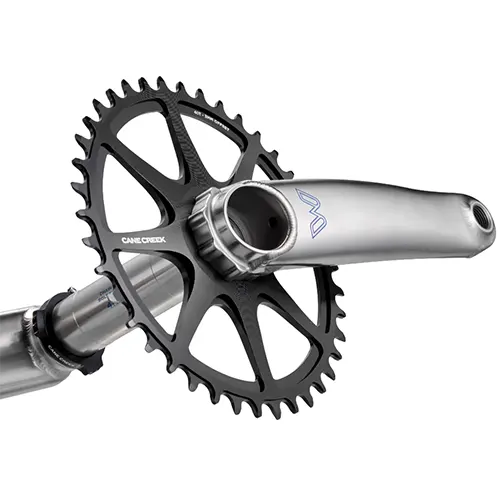

Cane Creek eeWings Direct Mount

Американский Cane Creek в шатунах eeWings (титан) до 2024 года использовал интерфейс SRAM 3-bolt Direct Mount, что обеспечивало широкую совместимость со звёздами экосистемы SRAM Eagle. Начиная с 2025 модельного года eeWings перешли на 8-bolt интерфейс SRAM Transmission - таким образом, при выборе звезды под eeWings нужно знать год выпуска шатуна.

Прочие проприетарные интерфейсы

Ряд производителей использует DM-интерфейсы, которые технически представляют собой адаптацию одного из известных стандартов, но с нюансами совместимости. Перед покупкой звезды рекомендуется сверяться с официальной документацией производителя шатуна.

• Praxis Works DM - используют 3-bolt интерфейс SRAM, но с офсетом 6мм (под Road/Gravel chainline 47мм), а не 3мм MTB. Звёзды SRAM MTB 3-bolt физически подходят, но chainline будет неверным.
• Garbaruk DM - польский производитель выпускает звёзды под SRAM 3-bolt, SRAM 8-bolt, Shimano DM, Hope DM и Rotor 3D/Rex. Собственного интерфейса нет, только совместимые версии под чужие стандарты.
• absoluteBLACK DM - аналогично Garbaruk: производит овальные и круглые звёзды под все массовые DM-стандарты (SRAM 3-bolt/8-bolt, Shimano DM, Hope DM, Cinch) без собственного интерфейса.
• Wolf Tooth DM - широкий ассортимент звёзд под SRAM 3-bolt (MTB и Road/Gravel с разным офсетом), SRAM 8-bolt и Shimano DM. Собственного стандарта также нет.
• Specialized S-Works DM Wave Spline - помимо OSBB (стандарт каретки), Specialized использует собственный шлицевой Direct Mount интерфейс на шатунах S-Works Carbon MTB/FACT. Звезда надевается напрямую на шлицы правого шатуна без паука. Стандарт несовместим с SRAM 3-bolt, Shimano DM и Rotor Rex, несмотря на внешнее сходство профиля. Сторонние звёзды выпускают Garbaruk, absoluteBLACK и Wolf Tooth. Стандарт устаревает - актуальные Specialized комплектации всё чаще используют SRAM Eagle GXP/DUB со стандартным 3-bolt DM.

Подбор и обслуживание звёзд

Выбор правильной звезды

Ошибки при выборе звезды практически всегда возникают из-за того, что ориентируются только на одну характеристику, игнорируя остальные:

• Шаг 1. Определите шатун точно: марка, модель с полным номером (например, Shimano FC-M8100, а не просто "XT"), год выпуска. Это важнее любого другого параметра.
• Шаг 2. Уточните стандарт: посчитайте болты или шлицы, измерьте BCD, определите тип - симметричный / асимметричный / Direct Mount.
• Шаг 3. Проверьте chainline: Boost (52мм), Super Boost (55мм) или стандарт (49мм)? Неправильный offset - причина преждевременного износа цепи и звезды.
• Шаг 4. Определите нужное число зубьев: для Direct Mount минимум ограничен диаметром посадки; для BCD-систем - самим значением BCD.
• Шаг 5. Проверьте совместимость с цепью: особенно актуально для Shimano 12s HG+ и SRAM T-Type Flattop.
• Шаг 6. Не доверяйте только числу BCD: "110 BCD" бывает трёх несовместимых типов.

Обслуживание звёзд - важные правила:

• При установке любой DM-звезды наносите противозадирную или консистентную смазку на шлицы и посадочные поверхности - это критично для предотвращения "прикипания".
• Болты BCD-паука затягивайте по схеме "звезда" (крест-накрест) в 2-3 прохода.
• Проверяйте боковое биение ("восьмерка") звезды после каждой установки: допуск - не более 0.5мм. Биение звезды нередко принимают за кривой шатун.
• Снимайте и очищайте звёзды раз в сезон при активной езде в грязных условиях.
• При покупке сторонних звёзд (Wolf Tooth, Absolute Black, OneUp, Garbaruk) всегда проверяйте совместимость не только по BCD и интерфейсу, но и по количеству скоростей (9/10/11/12s) - профиль зубьев и ширина звезды меняются от поколения к поколению.

Проблема "прикипания": коррозия алюминиевой звезды на алюминиевых шлицах

Одна из наиболее распространённых практических проблем в эксплуатации DM-систем (Race Face Cinch, Cannondale Hollowgram, шлицевые интерфейсы SRAM DUB) - гальваническая коррозия и "прикипание" звезды. Алюминий-алюминиевый контакт в присутствии влаги образует плотный слой оксида алюминия (Al₂O₃) - белый порошкообразный налёт, который заполняет шлицевые зазоры. После одного-двух сезонов активной езды в грязь и дождь снять звезду без специального инструмента и значительных усилий часто невозможно.

Профилактика: при каждой установке звезды наносите тонкий слой медной противозадирной пасты (copper anti-seize) или консистентной смазки на шлицы и резьбу локринга. Снимайте звезду раз в сезон или каждые 6 месяцев при активной езде в грязных условиях.

Если звезда уже "прикипела":

• Нанесите проникающую жидкость (например, WD-40) и выдержите 30-60 минут.
• Нагрейте зону контакта промышленным феном до 60-80°C - тепловое расширение ослабляет оксидный слой.
• В тяжёлых случаях лучше обратиться в веломастерскую.

Для болтов BCD-систем: капля синего Loctite 222 или тонкий слой масла на резьбе болтов предотвращает коррозию. Контактные плоскости паука и звезды при этом не смазывают - это вызывает проворот и скрип.
