Типы колодок и тормозных роторов для дисковых тормозов велосипеда

Содержание

• Тормозные колодки
  • Материалы тормозных колодок
  • Совместимость колодок с тормозными системами
• Тормозные роторы
  • Материалы и покрытия роторов
  • Конструкция и форма роторов
  • Толщина роторов
  • Размеры (диаметр) роторов
  • Стандарты крепления роторов
  • Технологии производителей
  • Совместимость роторов с тормозами и колодками
• Проблемы тормозов и их решения
  • Шум тормозов (скрип, визг)
  • Потеря мощности от перегрева (фейд)
  • Глазирование (glazing) колодок
  • Притирка тормозов
  • Износ и замена
• Заключение

Тормозные колодки для дисковых тормозов

Тормозные колодки - это расходный компонент, который создаёт фрикционное взаимодействие с ротором и преобразует кинетическую энергию движения в тепловую. От материала и конструкции колодок зависит мощность торможения, модуляция, износостойкость и поведение в различных погодных условиях. На рынке представлены несколько основных типов колодок, каждый из которых имеет свои преимущества и области применения.

Материалы тормозных колодок

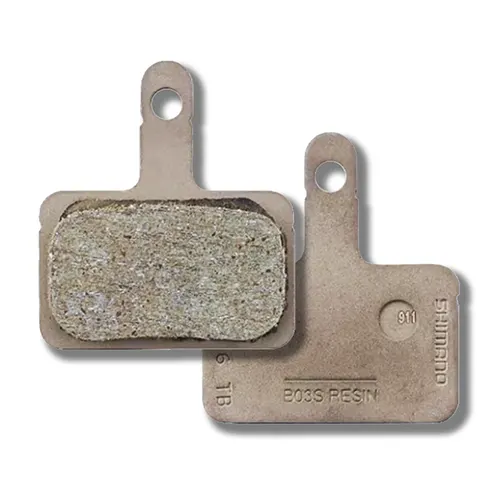

Органические колодки (Organic / Resin)

Органические тормозные колодки, также называемые полимерными или resin-колодками, изготавливаются из смеси волокон - кевлара, стекловолокна, углерода - скреплённых термостойкой фенольной смолой. Эта смола и дала название «resin» (смола по-английски). Органические колодки являются самыми распространёнными и устанавливаются на большинство велосипедов с завода, если не указано иное.

Принцип работы: Мягкая волокнистая структура органических колодок обеспечивает высокий коэффициент трения уже при первом касании ротора. Благодаря развитой поверхности волокон возникает сильное абразивное трение, что объясняет характерное «цепкое» ощущение при начале торможения. Поскольку материал лучше изолирует тепло, большая часть тепла остается в роторе, а не передается в тормозную жидкость.

Преимущества:

• Превосходное начальное схватывание - колодки «кусают» сразу при нажатии ручки тормоза, обеспечивая мгновенный отклик даже на холодных тормозах;
• Тихая работа - мягкий материал практически не вибрирует, что делает органику самыми бесшумными колодками;
• Быстрая притирка - требуется всего 10-15 циклов торможения для полной адаптации;
• Щадящее воздействие на ротор - мягкая структура не царапает и минимально изнашивает тормозной диск;
• Отличная модуляция - легко контролировать тормозное усилие, что важно для технических участков.

Недостатки:

• Быстрый износ - мягкий материал стирается значительно быстрее металлических аналогов, особенно в грязных и влажных условиях. В дождливую погоду ресурс может сократиться в 2-3 раза;
• Слабая работа в мокрую погоду - вода между колодкой и ротором резко снижает эффективность торможения, колодки могут начать скрипеть и требуют «просушки» несколькими торможениями;
• Подверженность фейдингу - при температуре выше 250-300°C органические колодки начинают терять эффективность, так как фенольная смола размягчается. На длинных спусках это приводит к потере мощности торможения;

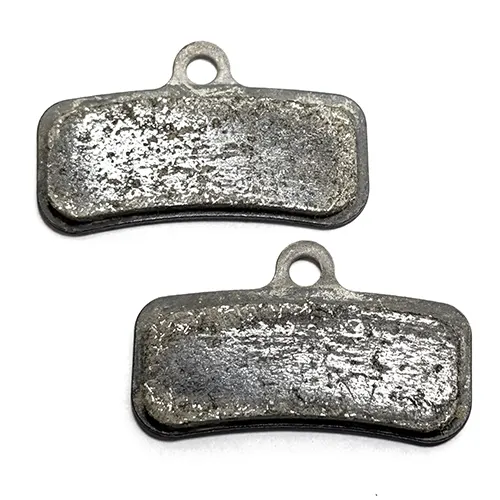

• Склонность к глазированию (glaze-эффект) - при перегреве или загрязнении маслом поверхность колодки может «заполироваться», образуя гладкий слой, который скользит по ротору. Требуется зачистка наждачкой для восстановления.

Рекомендации по применению: Органические колодки идеальны для шоссейных велосипедов в сухую погоду, кросс-кантри на лёгком рельефе, городского катания и механических тормозов. Они подходят райдерам, которые ценят тишину работы тормозов и чёткий контроль усилия. Не рекомендуются для длинных горных спусков, езды в дождь и грязь, а также для тяжёлых райдеров.

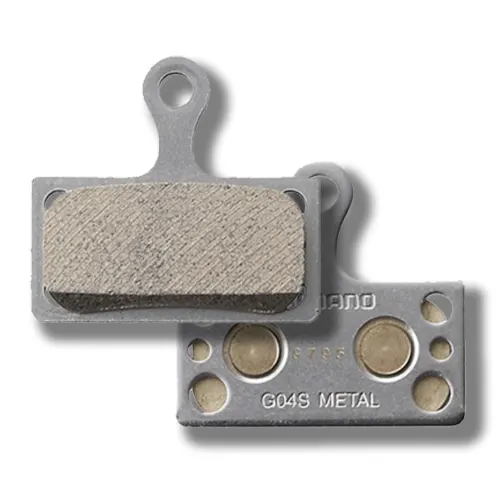

Металлические колодки (Sintered / Metallic)

Металлические или спечённые (sintered) тормозные колодки изготавливаются методом порошковой металлургии - металлические частицы (медь, железо, никель, бронза) спекаются под высоким давлением и температурой около 1000°C. В результате получается твёрдый композитный материал с высокой износостойкостью и термической стабильностью.

Принцип работы: Металлическая структура колодок создаёт стабильное трение в широком диапазоне температур. В отличие от органики, металлические колодки требуют некоторого прогрева для достижения оптимальной эффективности, но зато сохраняют постоянную мощность даже при экстремальных температурах. Металл активнее передаёт тепло в калипер и тормозную жидкость, но сами колодки не подвержены температурной деградации.

Преимущества:

• Высокая долговечность - твёрдый материал изнашивается в 2-3 раза медленнее органических колодок;
• Стабильная работа в любую погоду - металлические колодки одинаково эффективны в сухую, мокрую и грязную погоду, вода не снижает коэффициент трения;
• Устойчивость к высоким температурам - отлично работают при температурах до 600-800°C, не подвержены фейдингу на длинных спусках;
• Не склонны к глазированию - металлическая поверхность не образует отполированный слой при перегреве;
• Высокая пиковая мощность - максимальное тормозное усилие при полном нажатии рычага выше, чем у органики;

Недостатки:

• Шумная работа - самые громкие из всех типов колодок, часто скрипят и визжат при торможении;
• Агрессивны к ротору - жёсткие металлические частицы быстрее изнашивают тормозной диск;
• Требуют прогрева - на холодных тормозах начальное схватывание слабее, чем у органики, для полной мощности нужна рабочая температура;
• Более длительная притирка - требуется 30-50 циклов торможения для формирования оптимального фрикционного слоя;
• Передача тепла в систему - активнее нагревают тормозную жидкость, что при экстремальных нагрузках может привести к её закипанию.

Рекомендации по применению: Металлические колодки - выбор для эндуро, даунхилла, электровелосипедов и длинных горных спусков. Они незаменимы для катания в дождь, грязь и снег. Подходят тяжёлым райдерам и тем, кто часто ездит с грузом.

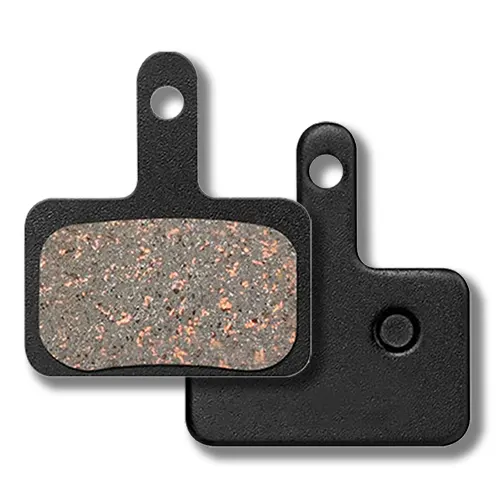

Полуметаллические колодки (Semi-Metallic)

Полуметаллические колодки представляют собой компромисс между органическими и металлическими. Они изготавливаются на основе органической матрицы (фенольная смола) с добавлением 30-60% металлических частиц. По сути, это органические колодки с металлическими включениями, что придаёт им некоторые свойства обоих типов.

Принцип работы: Органическая основа обеспечивает хорошее начальное схватывание и тихую работу, а металлические частицы повышают износостойкость и теплостойкость. При торможении металлические включения немного «вгрызаются» в ротор, создавая дополнительное трение. Это также придаёт лёгкий абразивный эффект, который помогает отводить тепло и очищать ротор.

Преимущества:

• Сбалансированные характеристики - хорошее начальное схватывание как у органики + повышенная долговечность;
• Улучшенная работа в мокрую погоду - лучше, чем чистая органика, хотя и не дотягивают до металлических;
• Умеренная цена - обычно дешевле металлических, но дороже органических;
• Меньше шума, чем у металла - тише металлических колодок, хотя и не такие бесшумные, как органика;
• Хорошая модуляция - сохраняют контролируемость органических колодок.

Недостатки:

• Вариативность между брендами - состав и характеристики сильно различаются у разных производителей, так как соотношение органики и металла может быть любым. У одного производителя semi-metallic может быть ближе к органике, у другого - к металлу;
• Склонность к глазированию - как и органика, могут заполироваться при перегреве из-за органической основы;
• Средний ресурс - живут дольше органики, но меньше чистой металлики;
• Умеренный износ ротора - агрессивнее к диску, чем органика, но щадящее металла.

Рекомендации по применению: Полуметаллические колодки - универсальный вариант для трейла, all-mountain, грэвела и шоссе с переменными условиями. Подходят для райдеров, которые катаются и в сухую, и в мокрую погоду, хотят больше ресурса, чем у органики, но не готовы мириться с шумом металлических колодок. Хороший выбор для передне-заднего микса: органика спереди для контроля, semi-metallic сзади для долговечности.

Керамические колодки (Ceramic)

Керамические тормозные колодки - относительно новый тип для велосипедных тормозов, пришедший из автомобильной и мотоциклетной индустрии. Они изготавливаются из керамических частиц с добавлением тонких медных нитей для улучшения теплопроводности и связующего компаунда.

Принцип работы: Керамический материал обладает очень высокой термической стабильностью и низким коэффициентом теплового расширения. Медные волокна образуют теплопроводящую сеть, эффективно отводящую тепло от зоны контакта. Керамика не размягчается при высоких температурах, сохраняя постоянный коэффициент трения в широком диапазоне.

Преимущества:

• Максимальный ресурс - самые долговечные из всех типов, могут служить даже дольше металлических колодок;
• Превосходная теплостойкость - практически не подвержены фейдингу, сохраняют эффективность при любых температурах;
• Очень тихая работа - по уровню шума сравнимы с органическими колодками;
• Стабильная работа в мокрую погоду - керамика меньше подвержена влиянию влаги, чем органика;
• Минимальная пыль - образуют меньше тормозной пыли по сравнению с другими типами;
• Щадящие к ротору - мягче металлических, не царапают диск.

Недостатки:

• Высокая цена - самые дорогие из всех типов колодок;
• Плавное начальное схватывание - не такое резкое схватывание, как у органики или металла, нужно привыкнуть к ощущениям;
• Требуют прогрева для максимальной эффективности - хотя и работают на холодную, пиковая мощность достигается при рабочей температуре;
• Ограниченная доступность - не все производители выпускают керамические колодки для велосипедов.

Рекомендации по применению: Керамические колодки оптимальны для электровелосипедов, тяжёлых райдеров, длинных горных спусков и любителей максимальной долговечности. Подходят для тех, кто ценит плавную модуляцию и бесшумность, готов заплатить премиум цену за топовые характеристики. Особенно рекомендуются для e-MTB, где дополнительный вес и скорость создают экстремальные нагрузки на тормоза.

Совместимость колодок с тормозными системами

Важно понимать, что тормозные колодки от разных производителей не являются взаимозаменяемыми. У каждого бренда тормозов - Shimano, SRAM, Tektro, Magura, Hope, Formula - свои уникальные формы колодок и системы крепления. Даже внутри одного бренда разные модели тормозов могут требовать разных колодок.

Shimano: Использует несколько стандартных форм колодок. Наиболее распространённые - B01S (для Deore, Alivio, механических тормозов), B05S и G02A (для Zee, Saint, XT, XTR 4-поршневых), G03S и G04Ti (для дорожных и гравийных тормозов). Shimano чётко разделяет колодки на Resin (органические) и Metal (металлические), маркируя их соответствующими индексами.

SRAM/Avid: Классифицирует колодки по размеру калипера: Small (Level 2-piston, Force, Rival), Medium (Guide, Level 4-piston), Large (Code, G2), Extra Large (Maven). Для каждого размера доступны варианты Organic/Quiet, Sintered/Heavy Duty, Powerful Organic. SRAM использует цветовую маркировку: красные колодки обычно для экстремальных условий, синие - универсальные.

Tektro: Выпускает колодки для своих механических и гидравлических тормозов, часто совместимые по форме с Shimano, но производитель рекомендует использовать оригинальные. Тектро предлагает модели A10.11, A11TS (металл), P20.11 (полуметалл).

Важно: Использование колодок сторонних производителей (типа Koolstop, SwissStop, Clarks, Jagwire, Elvedes) возможно, если они точно соответствуют форме оригинальных колодок вашего тормоза. Всегда сверяйтесь с таблицами совместимости производителя колодок.

Тормозные роторы

Тормозной ротор (диск) - это стальной или композитный диск, который крепится к втулке колеса и вращается вместе с ним. Колодки зажимают ротор, создавая трение, которое замедляет вращение колеса. Характеристики ротора - материал, конструкция, толщина, диаметр и тип крепления - критически влияют на эффективность торможения, теплоотвод и долговечность системы.

Материалы и покрытия роторов

Нержавеющая сталь (Stainless Steel). Абсолютное большинство велосипедных роторов изготовлено из нержавеющей стали. Этот материал обеспечивает оптимальный баланс прочности, коррозионной стойкости, теплопроводности и цены. Он не ржавеет во влажных условиях, выдерживает высокие температуры и износ. Стандартная толщина - 1.8 мм для большинства применений, 2.0-2.3 мм для усиленных и e-bike роторов.

Покрытия роторов. Производители применяют различные покрытия для улучшения характеристик:

• Без покрытия. Простые стальные роторы - cамый распространённый и доступный вариант. Имеют серебристый цвет, со временем могут потемнеть от окисления, но это не влияет на работу;
• Чёрное/серое покрытие. Анодирование или напыление для защиты от коррозии и красоты. Покрытие постепенно стирается в зоне контакта с колодками, это нормально;
• Теплорассеивающие покрытия. SRAM использует специальную термоотводящую краску на алюминиевом пауке своих HS2 роторов, снижающую температуру ещё на 10-40°C. Shimano наносит теплорассеивающую краску на радиаторные рёбра топовых Ice Tech Freeza роторов, что даёт дополнительное охлаждение.

Композитные конструкции. Для снижения веса и улучшения теплоотвода производители используют двухкомпонентные роторы:

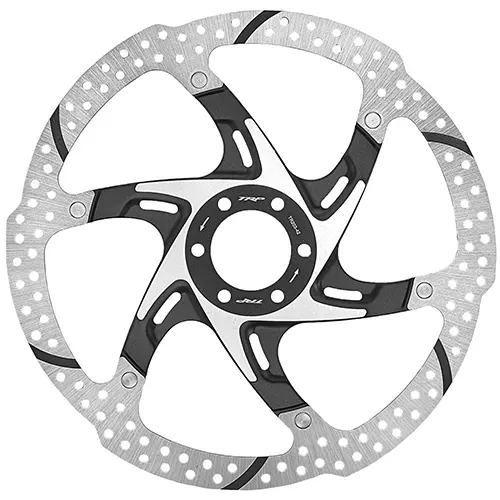

• Алюминиевый паук + стальная рабочая поверхность. Конструкция типа SRAM Centerline X, Shimano Ice Tech, Hope, Magura. Алюминиевая центральная часть (паук) соединена со стальным тормозным кольцом заклёпками или сваркой. Алюминий легче стали и отличный теплопроводник, отводящий тепло от зоны торможения к втулке;
• Трёхслойная сэндвич-конструкция Shimano Ice Tech. Инновационная технология, где тонкий алюминиевый слой зажат между двумя стальными рабочими поверхностями. Алюминий действует как теплопроводящая и теплорассеивающая прослойка. Shimano заявляет снижение температуры на 100-150°C по сравнению со стальным ротором той же толщины. Версия Freeza дополнительно имеет алюминиевые радиаторные рёбра, выходящие к центру ротора, что даёт ещё -40-50°C.

Конструкция и форма роторов

Помимо материала, форма тормозной поверхности ротора значительно влияет на характеристики.

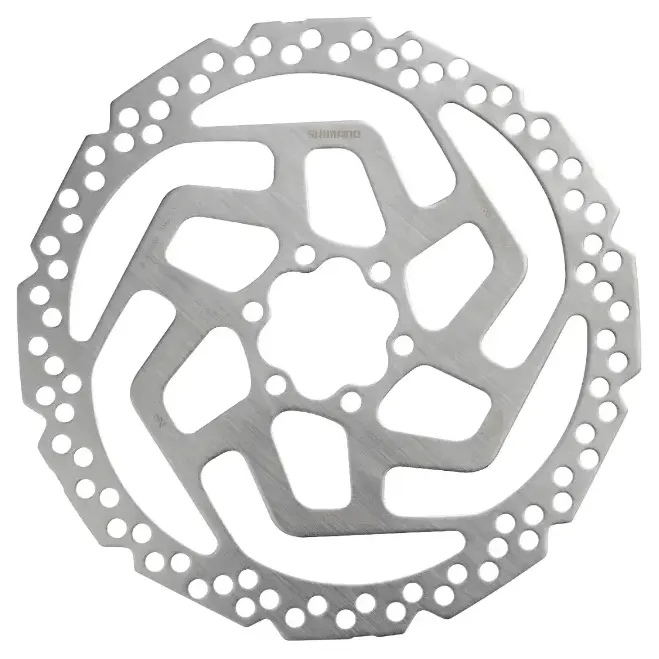

Перфорированные роторы (Drilled)

Роторы с просверленными отверстиями по всей рабочей поверхности. Отверстия могут быть круглыми, овальными или прямоугольными. Эта конструкция пришла из автоспорта.

Назначение отверстий:

• Снижение веса: Отверстия уменьшают массу ротора на 10-15%;
• Улучшенный теплоотвод: Отверстия увеличивают площадь поверхности и создают вентиляционные каналы для потока воздуха;
• Удаление воды и грязи: При вращении вода и грязь выбрасываются через отверстия, поддерживая чистоту зоны контакта;
• Дегазация: При экстремальном нагреве фрикционный материал колодок может выделять газы, которые создают тонкий газовый слой между колодкой и ротором, снижая трение (эффект «газового клина»). Отверстия позволяют газам выходить, восстанавливая полный контакт с колодками.

Недостатки: Отверстия ослабляют структурную целостность ротора, делая его более склонным к трещинам при экстремальных нагрузках. Также отверстия могут накапливать грязь по краям.

Роторы с пазами (Slotted)

Вместо сквозных отверстий на поверхности ротора прорезаны радиальные или изогнутые канавки (слоты). Слоты направлены от центра к краю или наоборот.

Назначение пазов:

• Очистка колодок: Пазы работают как «скребок», срезая загрязнения, глазурь и старый фрикционный материал с поверхности колодок, поддерживая их свежими;
• Удаление воды и газов: Как и отверстия, пазы отводят воду, грязь и газы от зоны контакта;
• Обновление тормозной поверхности: Постоянно «вспахивая» зону контакта, пазы формируют свежую фрикционную поверхность.

Преимущества перед перфорированными: Слоты не ослабляют структуру ротора так сильно, как отверстия, меньше риск трещин. Они эффективнее очищают колодки.

Недостатки: Могут быть более шумными. Слоты агрессивнее изнашивают колодки, особенно органические.

Лепестковые и волнистые роторы (Wavy/Centerline)

SRAM популяризировал дизайн с волнистыми или лепестковыми краями. Внешний край ротора не круглый, а имеет волнообразную или лепестковую форму. Это особенно заметно на роторах серии Centerline.

Назначение волнистого края:

• Предотвращение деформации: Волнистая форма позволяет ротору расширяться при нагреве без накопления внутренних напряжений, которые вызывают коробление. Лепестки работают как термокомпенсаторы;
• Улучшенное охлаждение: Увеличенная площадь края и улучшенный поток воздуха способствуют теплоотводу;
• Снижение вибраций: Лепестковая форма гасит резонансные вибрации, уменьшая шум;
• Безопасность: Закруглённые лепестки менее острые, чем круглый край с отверстиями, снижают риск порезов при установке колеса.

Комбинированные роторы (Drilled & Slotted)

Некоторые производители комбинируют отверстия и пазы на одном роторе, стремясь объединить преимущества обоих подходов. Это обеспечивает максимальный теплоотвод, очистку и дегазацию, но и максимальную цену.

Толщина роторов

Толщина ротора напрямую влияет на его теплоёмкость, жёсткость и долговечность.

1.8 мм: Стандартная толщина для большинства МТБ, шоссейных и гравийных роторов. Оптимальный баланс веса и прочности для диаметров 140-203 мм. Роторы SRAM Centerline, Shimano RT66/RT86 имеют именно 1.8 мм.

2.0 мм: Усиленные роторы для агрессивного катания и больших диаметров (200-220 мм). SRAM HS2 имеет толщину 2.0 мм, что обеспечивает на 7% больше мощности и на 40°C меньше нагрев по сравнению с 1.8 мм Centerline при одинаковом диаметре. Shimano также выпускает 2.0 мм роторы для 220 мм диаметра.

2.3 мм и толще: Роторы для электровелосипедов, тандемов и экстремального даунхилла. Дополнительная толщина увеличивает теплоёмкость, позволяя поглотить больше тепловой энергии без перегрева. TRP R1C, например, имеет 2.3 мм и на 47% выше торсионная жёсткость.

Минимальная толщина: Роторы изнашиваются в процессе эксплуатации. Большинство производителей указывают минимально допустимую толщину - обычно 1.5-1.7 мм для изначально 1.8 мм роторов. Ротор тоньше минимума опасен: он может треснуть или деформироваться от тепла. Проверяйте толщину микрометром при каждой замене колодок.

Размеры (диаметр) роторов

Диаметр ротора - один из ключевых параметров, определяющих мощность торможения. Чем больше диаметр, тем больше рычаг (плечо силы) относительно оси втулки, и тем выше тормозное усилие при том же нажатии на рычаг.

При увеличении диаметра ротора с 160 мм до 180 мм рычаг увеличивается на 12.5%, соответственно, мощность торможения возрастает примерно на 12%. Также большая площадь ротора лучше рассеивает тепло, снижая риск фейдинга.

140 мм

Характеристики: Самый лёгкий вариант (около 70-80 г), минимальная мощность торможения, ограниченный теплоотвод.

Применение: Только для шоссейных велосипедов. Подходит для лёгких райдеров (до 60-65 кг) на плоском рельефе без длинных спусков. Не рекомендуется для МТБ.

160 мм

Характеристики: Стандарт для шоссейных, гравийных и легких XC велосипедов (около 100-110 г). Сбалансированное сочетание веса и мощности для умеренных условий.

Применение: Шоссе с холмами, гравел, XC, лёгкий трейл. Подходит для большинства райдеров весом до 75-80 кг на не экстремальном рельефе.

180 мм

Характеристики: Универсальный размер для МТБ трейла и all-mountain (около 130-150 г). Заметно больше мощности, чем у 160 мм, и лучше теплоотвод.

Применение: Трейл, all-mountain, агрессивный XC, грэвити-ориентированные велосипеды. Большинство современных трейловых байков комплектуются 180 мм спереди и 160 мм сзади.

Рекомендации:

• Трейл: 180 спереди / 160 сзади (самая популярная комбинация);
• Агрессивный трейл: 180 спереди и сзади;
• Тяжёлые райдеры (>100 кг): 180 спереди и сзади минимум.

200-203 мм

Характеристики: Роторы для гравити-дисциплин и эндуро (около 180-210 г). Максимальная мощность и теплоёмкость. Большинство производителей выпускают 203 мм роторы, некоторые - 200 мм (практически идентичны по характеристикам).

Применение: Эндуро, даунхилл, фрирайд, e-MTB, тяжёлые райдеры (>100 кг), длинные спуски. Этот размер обязателен для агрессивного катания, где тормоза работают интенсивно и долго.

220 мм

Характеристики: Максимальный диаметр для велосипедов (около 220-240 г). Огромная тормозная мощность и теплоёмкость, но значительный вес.

Применение: Экстремальный даунхилл, e-MTB с большим весом, тандемы, очень тяжёлые райдеры (>110 кг). Многие вилки не сертифицированы для 220 мм роторов, проверяйте спецификации.

Интересный факт: Некоторые опытные райдеры ставят больший ротор сзади, чем спереди (например, 200 сзади / 180 спереди или даже 220 сзади / 200 спереди). Логика: задний тормоз используется для контроля скорости и зажимается постоянно на спусках, что генерирует больше тепла, в то время как передний применяется короткими мощными импульсами. Больший задний ротор лучше справляется с тепловыми нагрузками. Меньший передний ротор даёт лучшую модуляцию для точного контроля.

Стандарты крепления роторов

Существует два основных стандарта крепления ротора к втулке колеса: 6-bolt (шесть болтов) и Centerlock.

6-Bolt (6 болтов)

Ротор крепится к фланцу втулки шестью болтами Torx T25, расположенными по окружности на стандартизированном расстоянии (международный стандарт ISO - BCD 44мм). Болты затягиваются с моментом 4-6 Нм (40-60 inch-pounds).

Преимущества:

• Универсальность: самый распространённый стандарт, совместим с подавляющим большинством втулок;
• Простота: для установки нужен только ключ Torx T25, который есть в большинстве мультитулов;
• Надёжность: шесть точек крепления обеспечивают равномерное распределение нагрузки;
• Ремонтопригодность: легко заменить ротор в полевых условиях.

Недостатки:

• Время установки: нужно затянуть шесть болтов крестообразно, что дольше, чем Centerlock;
• Риск неравномерной затяжки: если болты затянуты с разным усилием, ротор может быть перекошен;
• Коррозия болтов: стальные болты могут прикипеть к алюминиевой втулке, затрудняя демонтаж.

Рекомендуется использовать фиксатор резьбы средней силы на болтах для предотвращения откручивания от вибраций. Титановые болты легче и не ржавеют.

Centerlock

Стандарт, разработанный Shimano. Ротор имеет шлицевой интерфейс, который надевается на соответствующие шлицы на втулке и фиксируется стопорным кольцом (lockring), затягиваемым специальным ключом (съёмником кассеты или специальным инструментом Shimano).

Преимущества:

• Быстрая установка: надел на шлицы, закрутил кольцо - готово. Экономия времени при замене колеса;
• Точное центрирование: шлицевое соединение обеспечивает идеальное центрирование ротора без перекосов;
• Меньше деталей: одно стопорное кольцо вместо шести болтов;
• Эстетика: более чистый вид без выступающих головок болтов.

Недостатки:

• Нужен специнструмент: требуется съёмник кассеты или ключ Shimano TL-LR15, которые не всегда есть в полевых условиях;
• Меньше распространённость: не все втулки имеют Centerlock интерфейс, особенно на бюджетных колёсах;
• Цена: Centerlock втулки и роторы обычно дороже.

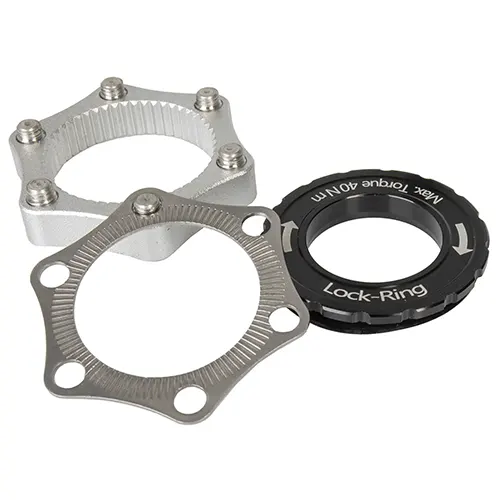

Совместимость: Существуют адаптеры, позволяющие ставить 6-bolt роторы на Centerlock втулки и наоборот, но это добавляет вес и стоимость.

Что выбрать?

По производительности и надёжности оба стандарта абсолютно идентичны. Выбор зависит от ваших втулок: какой интерфейс у вас на колёсах, такие роторы и покупайте. Если собираете велосипед с нуля и можете выбирать втулки - Centerlock немного удобнее для частой смены колёс (например, для шоссейников с несколькими сетами колёс). Для МТБ, где важна полевая ремонтопригодность, 6-bolt предпочтительнее.

Технологии производителей

Shimano Ice Technologies

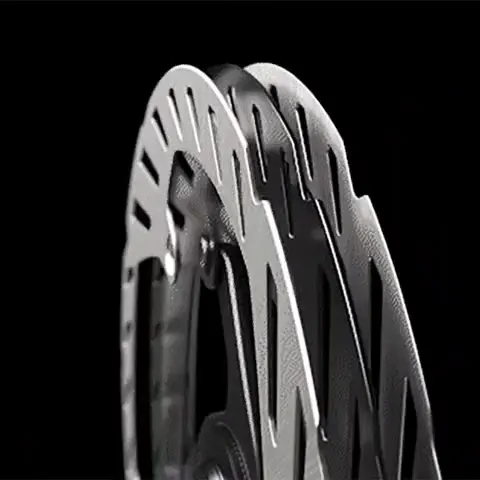

Ice Technology. Трёхслойная сэндвич-конструкция ротора: сталь-алюминий-сталь. Алюминиевый сердечник отводит тепло от рабочих поверхностей и рассеивает его. Снижение температуры на 100-150°C по сравнению со стальным ротором. Применяется на роторах XT (RT-86), Saint, XTR.

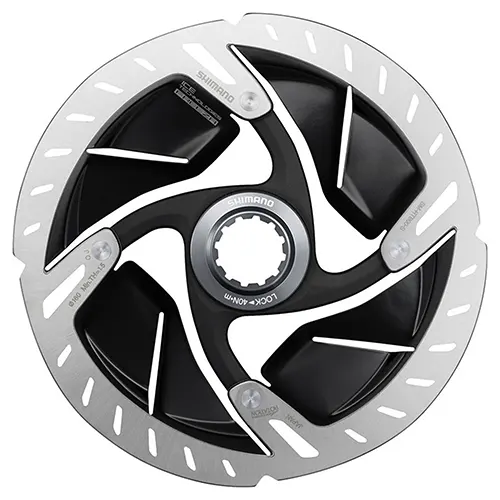

Ice Technology Freeza. Продвинутая версия Ice Technology с алюминиевыми радиаторными рёбрами, выходящими от центра ротора внутрь. Рёбра многократно увеличивают площадь поверхности, усиливая конвекционное охлаждение. Shimano заявляет дополнительное снижение на 40-50°C относительно обычного Ice Tech (то есть на 150-200°C холоднее стального ротора). Топовые Freeza роторы (XTR, Dura-Ace) имеют специальную теплорассеивающую краску на рёбрах для ещё -10°C.

Колодки Ice Technology. Shimano также выпускает колодки с алюминиевыми радиаторными пластинами на обратной стороне. Эти плавники отводят тепло от колодок, снижая нагрев калипера и тормозной жидкости, что предотвращает её закипание.

Эффективность: Независимые тесты подтверждают, что Ice Tech роторы значительно холоднее стандартных при одинаковых условиях. Тестеры отмечают более стабильное и предсказуемое торможение на длинных спусках, меньшую усталость рук, так как не нужно сильнее тянуть рычаг при перегреве.

SRAM Centerline и HS2

SRAM Centerline: Роторы с характерной волнистой/лепестковой формой края и двухкомпонентной конструкцией: алюминиевый паук + стальное тормозное кольцо. Волнистая форма предотвращает деформацию от нагрева, улучшает охлаждение и снижает вибрации. Толщина 1.85 мм, доступны диаметры 140-220 мм, крепление 6-bolt или Centerlock.

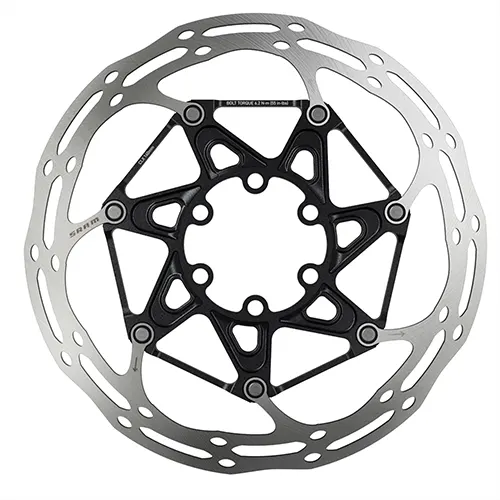

SRAM Centerline X: Облегчённая версия Centerline с уменьшенным весом алюминиевого паука и закруглёнными краями для соответствия UCI правилам. Используется в профессиональном шоссе.

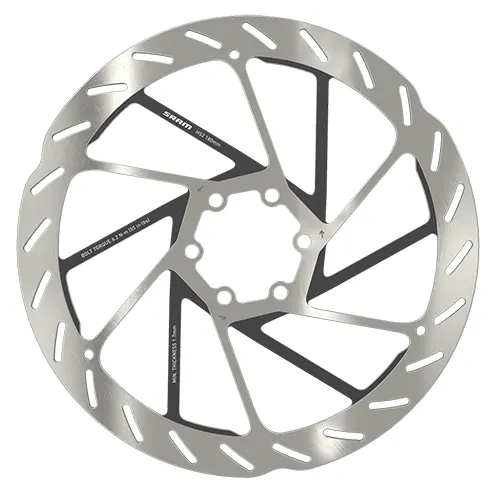

SRAM HS2: Следующее поколение роторов SRAM, представленное в 2021 году. Ключевые отличия от Centerline:

• Увеличенная толщина 2.0 мм (против 1.85 мм у Centerline);
• Теплорассеивающая краска на алюминиевом пауке;
• Более агрессивный паттерн отверстий для улучшенной дегазации;
• SRAM заявляет +7% мощности и -40°C температуры относительно Centerline при том же диаметре.

Magura

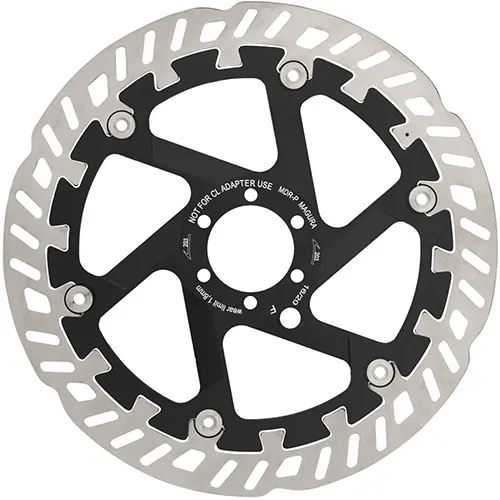

Magura MDR-P с технологией Dovetail Interlink: Двухкомпонентный ротор с патентованной технологией «ласточкин хвост» - особым зубчатым зацеплением внешнего и внутреннего кольца ротора. В отличие от обычных двухкомпонентных роторов, где крутящий момент передаётся только через заклёпки, система Dovetail передаёт усилие по всей поверхности сопряжения. При тепловом расширении внешнего кольца внутреннее кольцо обеспечивает дополнительную поддержку, сохраняя жёсткость и прямой отвод тепла даже при непрерывных нагрузках.

Важно: MDR-P нельзя использовать с адаптерами Centerlock - только прямое крепление 6-bolt.

Magura Storm HC: Однокомпонентный ротор толщиной 2.0 мм из мартенситной хромистой стали. Эта сталь обеспечивает высокую механическую прочность, антикоррозийные свойства и необходимую жёсткость для экстремального использования. Storm HC создан специально для эндуро и даунхилла, при этом отлично показывает себя на городских e-bike.

Особенность Storm HC - оптимизированная самоочистка: специальная форма и длина вырезов в фрикционном кольце обеспечивают наилучшую очистку тормоза, гарантируя постоянный уровень мощности даже в самых сложных условиях (грязь, влага, пыль).

Magura MDR-S 2.5: эксклюзивный ротор толщиной 2.5 мм, разработанный специально для топового тормоза Gustav Pro. Это самый толстый велосипедный ротор на рынке, обеспечивающий экстремальную стабильность, минимальный шум и максимальную теплоёмкость. Оптимизированная конструкция позволяет выдерживать огромные нагрузки при даунхилле и фрирайде без деформаций и потери мощности.

Совместимость роторов с тормозами и колодками

В отличие от колодок, роторы в целом взаимозаменяемы между брендами. Вы можете использовать ротор Shimano с тормозами SRAM, ротор SRAM с Shimano, Magura Storm с любыми и так далее. Однако есть нюансы:

• Для оптимальной работы производители рекомендуют использовать свои роторы со своими колодками. Например, Shimano Ice Tech роторы лучше всего работают с Ice Tech колодками Shimano;
• Металлические колодки и роторы: убедитесь, что ротор одобрен для использования с металлическими колодками. Некоторые двухкомпонентные роторы (Shimano, Sram, Hope и др.) предназначены только для органики;
• Толщина ротора и калипер: проверьте максимальную допустимую толщину ротора для вашего калипера. Большинство калиперов рассчитаны на 1.8-2.0 мм и некоторые не совместимы с 2.3 мм роторами.

Замена роторов при смене типа колодок

Если вы долго ездили на органических колодках и решили перейти на металлические (или наоборот), рекомендуется заменить роторы. Причина: на поверхности ротора образуется слой фрикционного материала от старых колодок. Новые колодки другого типа не будут оптимально цеплять чужой слой, потребуется очень долгая притирка, и возможен шум. Если замена ротора не вариант, тщательно очистите ротор изопропиловым спиртом или слегка обработайте мелкой наждачкой (только в крайнем случае).

Проблемы тормозов и их решения

Шум тормозов (скрип, визг)

Причины:

• Загрязнение маслом/смазкой: Самая частая причина. Даже капля масла на колодках или роторе резко снижает трение и вызывает скрип;
• Глазирование колодок: Перегрев или загрязнение приводят к образованию гладкого полированного слоя на колодках;
• Неправильная притирка: Новые колодки/ротор не обкатаны или притерты неправильно;
• Грязь и пыль: Тормозная пыль, песок между колодкой и ротором;
• Несовместимость колодок и ротора: Неподходящий ротор для данного типа колодок;
• Вибрации: Изношенные колодки, неправильная установка;
• Дешёвые колодки: Низкокачественные колодки с неоднородной структурой скрипят по своей природе.

Решения:

1. Очистка: Снимите колодки и ротор. Промойте ротор изопропиловым спиртом (>90%) с двух сторон, дайте высохнуть. Колодки промойте спиртом, вытрите насухо чистой тканью;
2. Зачистка глазури: Если колодки заполировались, обработайте поверхность мелкой наждачкой (220-400 грит), снимая тонкий слой. Повторите притирку;
3. Притирка: Выполните правильную притирку (см. раздел ниже);
4. Замена загрязнённых колодок: Если колодки пропитаны маслом, их практически невозможно восстановить - только замена;
5. Проверка креплений: Убедитесь, что калипер надёжно закреплён, колодки правильно установлены, ротор не задевает раму.

Важно: Никогда не используйте аэрозольные смазки рядом с тормозами - они моментально загрязняют колодки.

Потеря мощности от перегрева (фейд)

Фейд - это временное снижение или полная потеря тормозной мощности из-за перегрева компонентов. На длинном спуске вы давите на рычаг, но тормоза перестают работать или работают очень слабо.

Типы фейда:

1. Перегрев колодок. При температуре выше 250-300°C органические колодки начинают «плавиться» - фенольная смола размягчается, колодка теряет жёсткость и коэффициент трения падает. Металлические колодки устойчивы до 600-800°C;
2. Перегрев тормозной жидкости. Тормозная жидкость закипает (обычно DOT при 200-260°C, минеральная при 180-220°C в зависимости от качества), образующиеся пузырьки газа сжимаются, рычаг проваливается, тормоза не работают;
3. Новые колодки/ротор, не прошедшие обкатку, при первом серьёзном нагреве резко теряют мощность.

Признаки перегрева:

• Рычаг становится «ватным», требуется сильнее нажимать ручку для того же эффекта;
• Тормоза перестают замедлять велосипед, несмотря на полное нажатие;
• Рычаг проваливается до руля (перегрев жидкости);
• После остывания тормоза восстанавливаются.

Профилактика:

• Используйте правильные колодки: металлические или керамические для длинных спусков;
• Увеличьте диаметр роторов: 200-203 мм вместо 160-180 мм для лучшего теплоотвода;
• Импульсное торможение: не жмите тормоза постоянно! Применяйте серию коротких мощных торможений, отпуская рычаг между ними, чтобы дать тормозам остыть;
• Чередуйте тормоза: используйте то передний, то задний тормоз, давая каждому отдохнуть и остыть;
• Качественная тормозная жидкость: меняйте жидкость раз в год, используйте высококачественную с высокой температурой кипения (DOT 5.1 лучше DOT 3/4). Тормозная жидкость DOT способна впитывать влагу из окружающей среды, что снижает ее температуру кипения;
• Прокачка тормозов: удалите весь воздух из системы.

Что делать при перегреве? Найдите безопасное место, остановитесь, дайте тормозам полностью остыть 10-15 минут. Не лейте воду на горячие роторы - они могут треснуть от термошока. После остывания проверьте работу тормозов на безопасном участке, при необходимости спуститесь дальше пешком.

Глазирование (glazing) колодок

Глазирование, остекловывание, полировка колодок - что это? Образование гладкого, блестящего, «глянцевого» слоя на поверхности колодок из-за перегрева или загрязнения. Заполированные колодки скользят по ротору, не обеспечивают нормального трения, скрипят.

Причины:

• Слишком мягкое длительное торможение;
• Слишком агрессивное торможение на новых колодках до обкатки;
• Длительный перегрев органических колодок;
• Загрязнение маслом, смазкой, силиконом;
• Остановка с зажатыми тормозами на горячих колодках (материал «приваривается» к ротору в одной точке).

Признаки:

• Скрип или визг при торможении;
• Колодки выглядят блестящими, гладкими;
• Снижение тормозной мощности.

Решение:

• Лёгкое глазурование: зачистите поверхность колодок наждачкой 220-400 грит, снимая тонкий слой до матовой поверхности;
• Очистите ротор изопропиловым спиртом;
• Проведите повторную притирку;
• Сильное глазурование или масляное загрязнение: замените колодки.

Притирка тормозов

Зачем нужна: притирка переносит тонкий равномерный слой фрикционного материала колодок на поверхность ротора, создавая оптимальный контакт. Без притирки тормоза слабые, шумные, непредсказуемые.

Когда проводить:

• При установке новых колодок;
• При установке нового ротора;
• После замены типа колодок (с органики на металл и наоборот);
• После очистки глазированных колодок.

Процедура притирки:

1. Подготовка: Очистите ротор изопропиловым спиртом, дайте высохнуть. Убедитесь, что колодки и ротор чистые, без масла.
2. Найдите безопасное место: Прямой участок дороги длиной 50-100 метров без препятствий и транспорта.
3. Цикл торможения (для каждого тормоза отдельно):
   • Разгонитесь до 25-30 км/ч;
   • Резко затормозите почти до полной остановки (до 5-10 км/ч);
   • Важно: НЕ останавливайтесь полностью! Полная остановка с зажатым тормозом приведёт к локальному перегреву и глазированию;
   • Отпустите тормоз, разгонитесь снова;
   • Повторите 20-30 раз для каждого тормоза.
4. Для органических колодок - можно использовать более щадящий режим: 20 циклов умеренного торможения с 20 км/ч до 10 км/ч.
5. Для металлических колодок - требуется более агрессивная притирка: 30-50 циклов с большим усилием на рычаге и более высоких скоростей (30-40 км/ч). Металл требует прогрева для переноса материала.
6. Охлаждение: После серии циклов дайте тормозам остыть 5-10 минут, покатавшись спокойно без торможения или просто постояв.
7. Проверка: После остывания тормоза должны работать мощно, тихо, с чётким откликом. Если остался шум - повторите процедуру.

Износ и замена

Когда менять колодки:

• Фрикционный материал менее 1.5 мм толщиной;
• Видна металлическая подложка колодки;
• Колодки сильно загрязнены маслом (не восстанавливаются);
• Колодки растрескались или раскрошились;
• Тормоза издают металлический скрежет.

Проверяйте колодки каждые 500-1000 км или перед каждой серьёзной поездкой.

Когда менять роторы:

• Толщина ротора меньше минимальной (обычно 1.5-1.7 мм для 1.8 мм ротора);
• Глубокие борозды или царапины на поверхности;
• Ротор сильно деформирован (не выправляется);
• Ротор посинел от перегрева (признак критического нагрева, который изменил структуру металла);
• Трещины на роторе.

Измеряйте толщину ротора микрометром в самой тонкой точке (в месте контакта с колодками). Проверяйте при каждой замене колодок.

Замена роторов вместе: Рекомендуется менять оба ротора (передний и задний) одновременно, даже если изношен только один. Разница в толщине и характеристиках может вызвать несбалансированное торможение.

Заключение

Выбор правильных тормозных колодок и роторов - это не просто вопрос предпочтений, а фундаментальный вопрос безопасности и эффективности вашего катания. Органические колодки обеспечивают непревзойдённую модуляцию и тихую работу для лёгких условий, металлические гарантируют стабильность и долговечность в экстремальных ситуациях, полуметаллические предлагают компромисс для универсального использования, а керамические представляют премиум-решение для максимальных нагрузок.

При выборе роторов учитывайте не только диаметр, но и конструкцию, материалы и технологии производителя. Ice Tech от Shimano и HS2 от SRAM - это не маркетинговые уловки, а реальные инженерные решения, доказавшие свою эффективность в снижении температуры и предотвращении фейдинга. Больший диаметр ротора нелинейно увеличивает мощность торможения и теплоёмкость, что критически важно для длинных спусков и тяжёлых условий.

Помните, что даже самые топовые колодки и роторы требуют правильной установки, притирки и обслуживания. Регулярно проверяйте износ, избегайте загрязнения маслом, используйте правильную технику торможения - и ваши тормоза будут служить долго и надёжно, обеспечивая безопасность на любых трассах и в любых условиях.

Частые вопросы
