SHIS - система, которая упрощает выбор рулевых колонок

На рынке присутствует множество названий рулевых колонок и размеров рулевых стаканов. Один и тот же стандарт рулевой колонки может иметь несколько названий и размеров, одна и та же модель велосипеда может иметь разные рулевые стаканы и прочее. Это создает путаницу среди потребителей, розничных продавцов, механиков и даже производителей велосипедов. В результате этой путаницы была разработана новая система описания этих стандартов - SHIS.

SHIS - это способ описания рулевых колонок, который призван упорядочить обсуждение различных стандартов и их совместимости с велосипедом. Многие производители, дистрибьюторы и розничные продавцы уже используют и распространяют эту систему. Использование терминологии SHIS позволит вам выбрать правильную рулевую колонку и легко сравнивать модели от разных производителей.

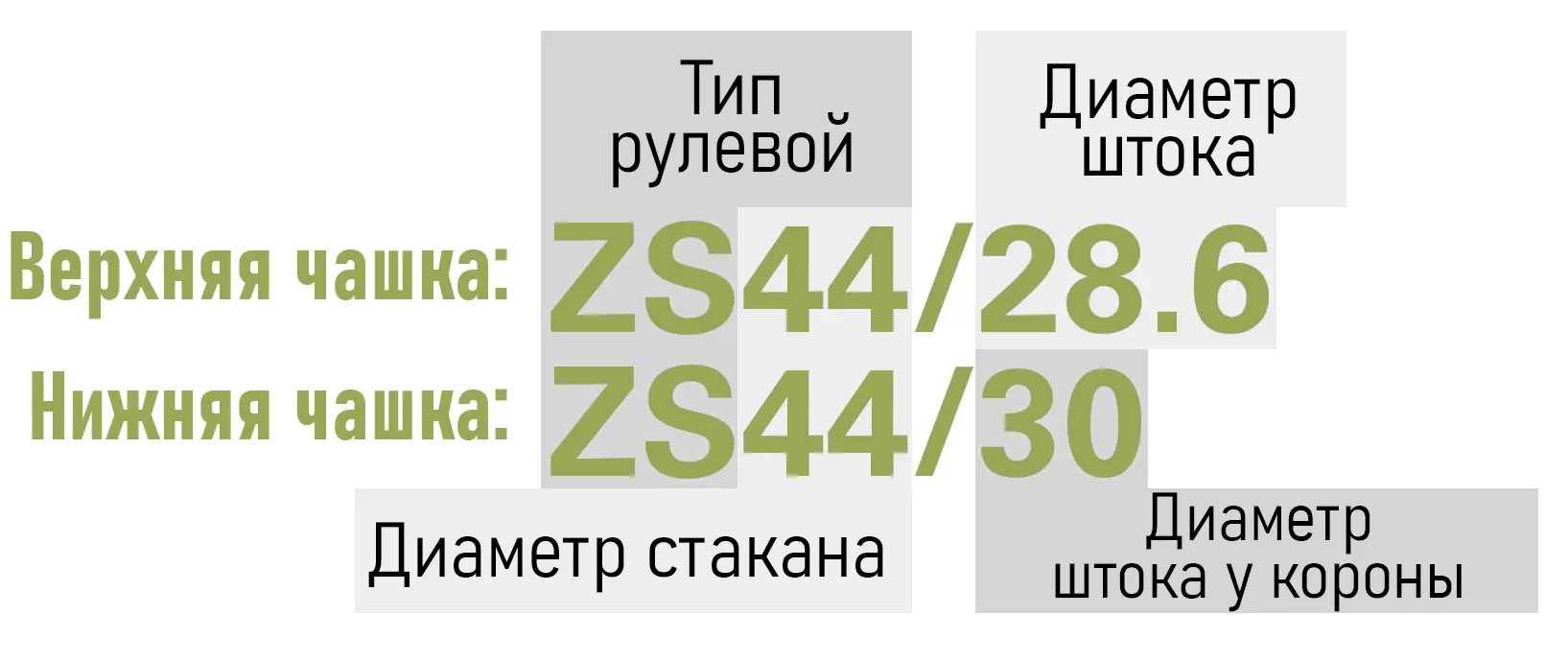

Терминология SHIS состоит из двухбуквенного кода, за которым следуют числа, обозначающие размеры в раме или на вилке. Ниже, на рисунке, приведен пример SHIS для конкретной рулевой колонки с описанием их значений.

Код SHIS в этом примере записан как ZS44/28.6 | ZS44/30.

Как и любой технический код, SHIS требует некоторой расшифровки. Сначала указывается верхняя часть рулевой колонки, а затем, после вертикальной линии ( | ), идет нижняя часть рулевой. Первые две буквы обозначают тип рулевой колонки. Существует три основных типа: неинтегрированная (EC), полуинтегрированная (ZS) и интегрированная рулевая колонка (IS).

Типы рулевых

EC (External Cup) – Внешние чашки, неинтегрированная рулевая

Рулевая колонка с внешними чашками (External Cup) - это классическая или традиционная запрессованная рулевая. Подшипники располагаются снаружи рулевого стакана. Обозначение SHIS «EC» может применяться как для резьбовых, так и для безрезьбовых рулевых колонок.

ZS (Zero Stack) – Полуинтегрированная рулевая

Рулевая колонка с подшипниками, которые располагаются внутри рулевого стакана или находятся заподлицо с ним. Эта система также называется Zero Stack или полуинтегрированной. Внутри стакана находится запрессованная чашка, которая поддерживает подшипник, опираясь на верхний или нижний край стакана. Эти чашки входят в комплект новой заменяемой рулевой колонки. В системе SHIS внутренняя рулевая колонка обозначается как «ZS».

IS (Integrated Headset) – Интегрированная рулевая

Интегрированная рулевая колонка использует подшипники, которые устанавливаются непосредственно в специально сформированный рулевой стакан. Промышленный подшипник просто вставляется в рулевой стакан и так же легко вынимается при замене. Эти подшипники имеют скошенную внешнюю сторону, которая опирается на скошенную поверхность внутри рулевого стакана. При этом отсутствует контакт подшипника с торцевой поверхностью стакана.

При покупке новой интегрированной рулевой колонки (IS) в комплект обычно входят только два картриджных подшипника, проставочные кольца, верхняя крышка, верхний конус и опорный конус вилки. Чашки и адаптеры не входят в комплект.

Ранее существовали два стандарта угла контакта подшипников для интегрированных систем: 36 и 45 градусов. Сейчас стандарт 36 градусов считается устаревшим, а актуальным является угол контакта 45 градусов. Так как рамы с углом 36 градусов больше не производятся, этот параметр не указывается, и по умолчанию считается, что угол составляет 45 градусов.

В системе SHIS интегрированные рулевые колонки обозначаются как «IS».

Верхняя часть рулевой колонки

Диаметр посадочного отверстия рулевого стакана

Второе число после двухбуквенного кода обозначает посадочный диаметр рулевого стакана под чашку или подшипник. Эти значения указаны в целых миллиметрах и рассматриваются скорее как код, а не точное измерение.

Например, реальный посадочный диаметр внешних чашек рулевой колонки составляет 29.8мм. Однако в системе SHIS этот стандарт обозначается как EC29. Внешняя чашка дюймовой рулевой колонки использует чашку диаметром 30.2мм для стакана диметром 30мм, и в SHIS обозначается как EC30.

Таблица размеров SHIS для неинтегрированной рулевой EC:

Таблица размеров SHIS для полуинтегрированной рулевой ZS:

Таблица размеров SHIS для интегрированной рулевой IS:

Диаметр штока вилки

В обозначении верхней части рулевой колонки SHIS после двухбуквенного кода и диаметра рулевого стакана следует косая черта ( / ), после которой указывается внутренний диаметр рулевой колонки.

Для безрезьбовой вилки этот размер обозначает внешний диаметр штока в месте зажима выноса. Для резьбовой вилки указывается внешний диаметр резьбы, после которого добавляется обозначение шага резьбы в нитях на дюйм (tpi). Например, для стандартной резьбовой рулевой колонки на 1 дюйм это будет 25.4-24tpi.

Например, в коде ZS44/28.6 число 28.6 обозначает диаметр штока вилки 1⅛ дюйма в миллиметрах. Это единственный параметр в системе SHIS, записанный с десятичной дробью. Так как обозначение tpi отсутствует, предполагается, что вилка безрезьбовая.

Таблица размеров SHIS для верхней части штока вилки:

Нижняя часть рулевой колонки

Терминология SHIS для нижней части рулевой колонки (после вертикальной черты) аналогична верхней, только содержит обозначение диаметра штока в месте установки нижнего опорного конуса.

В примере ZS44/30 обозначение ZS указывает на полуинтегрированный (Zero Stack) тип рулевой колонки, а 44 обозначает диаметр отверстия в рулевом стакане. Косая черта ( / ) отделяет следующий параметр - диаметр посадочного места нижней части штока вилки, который в данном случае равен 30. Это означает, что рулевая подходит для прямого штока вилки диаметром 1⅛ дюйма, а не для конусной (tapered) вилки.

Таблица размеров SHIS для нижней части штока вилки под нижний конус:

Смешанные стандарты рулевых колонок

Система SHIS особенно полезна в случаях, когда на одном велосипеде используются разные стандарты рулевой колонки. Тенденция к использованию конусных (tapered) рулевых штоков становится все более распространенной. Это приводит к тому, что велосипед может иметь один стандарт рулевой колонки в верхней части и другой - в нижней.

Кроме того, возможны комбинации разных типов рулевых стаканов. Например, верхняя часть рулевого стакана может быть выполнена по стандарту ZS (Zero Stack, полуинтегрированная рулевая), а нижняя - по стандарту EC (External Cup, неинтегрированная рулевая).

Рулевые колонки типа ZS (Zero Stack, полуинтегрированные) могут использоваться на велосипедах с разными внутренними диаметрами рулевого стакана в верхней и нижней части.

Рулевые колонки типа IS (Integrated System, интегрированные) также могут сочетаться с разными внутренними диаметрами рулевого стакана в верхней и нижней части.

Кроме того, существуют размеры, которые используются исключительно в нижней части рулевого стакана.

Высота рулевой = H (указывается производителями по желанию)

Производители рулевых колонок могут дополнительно включать высоту рулевой в обозначение SHIS для более полной информации. Этот параметр обозначается как “H”, за которым следует высота в миллиметрах.

Высота рулевой H указывается после остальных размеров SHIS. Она обозначает, сколько пространства рулевая колонка занимает на штоке вилки, то есть насколько она выступает за пределы рулевого стакана. Например, ZS44/28.6 H16 или EC34/30 H13.7. Высота стакана указывается отдельно для верхней и нижней части.

Примеры обозначений SHIS

Один из распространённых стандартов рулевых колонок на горных велосипедах - это традиционный 1⅛" безрезьбовой стакан. Наружный диаметр запрессованных чашек составляет 34мм, рулевой шток - 28.6мм (1⅛"), а посадочный диаметр нижнего конуса вилки - 30мм. В системе SHIS эта рулевая обозначается как EC34/28.6 | EC34/30. Она предназначена для рамы с рулевым стаканом внешнего типа (EC) с внутренним диаметром примерно 33.8–33.9мм. Подходит для прямого штока вилки, а не конусного.

Полуинтегрированный (Zero Stack) стандарт рулевой колонки, в котором оба подшипника размещены внутри рулевого стакана, но удерживаются запрессованными чашками. Верхняя чашка имеет посадочный размер 44мм, а нижняя - 56мм. Посадочный диаметр нижнего конуса вилки составляет 39.9мм, верхний диаметр рулевого штока - 28.6мм. Это значит, что вилка имеет конусный шток. SHIS-обозначение такой рулевой: ZS44/28.6 | ZS56/40.

Вариант рулевой с редукцией. Верхняя чашка 44мм, а внутренний диаметр верхнего подшипника - чуть более 28.6мм, то есть верхняя часть обозначается как ZS44/28.6. Нижняя чашка имеет диаметр 49.71мм, но посадочный размер нижнего конуса - 30мм, что обозначается как ZS49/30. Рама рассчитана на конусную вилку, но данный комплект позволяет использовать прямой рулевой шток 28.6мм (1⅛") за счёт редукционной нижней чашки. Если бы захотели установить вилку с более крупным рулевым штоком, можно было бы заменить нижнюю часть на SHIS 40.

Рулевая колонка интегрированного типа. Верхний подшипник опирается непосредственно на специально обработанный буртик в раме, без дополнительных чашек. Внутренний диаметр верхнего стакана - 42мм, а рулевой шток 28.6мм. Обозначение SHIS: IS42/28.6.

Итог

SHIS - это удобная система для подбора рулевых колонок разных моделей и производителей. Если два комплекта имеют одинаковое SHIS-обозначение, они взаимозаменяемы и подходят для одних и тех же велосипедов. По мере того, как производители, дистрибьюторы и магазины начнут указывать эту маркировку в описании рам и компонентов, выбор рулевой станет более структурированным и понятным.

Обозначения в системе SHIS

• Тип рулевой:

  • EC (External Cup) - внешние чашки, подшипники расположены выше или ниже торца рулевого стакана
  • ZS (Zero Stack) - полуинтегрированная рулевая, подшипники находятся внутри стакана в запрессованных в раму чашках
  • IS (Integrated) - интегрированная рулевая, подшипники опираются на специальные проточки в раме, чашек нет
• Диаметр посадочного отверстия (верхняя часть стакана):
  После буквенного кода указывается диаметр внутреннего отверстия в рулевом стакане рамы (целое число).
• Диаметр штока (верхняя часть):
  После символа "/" указывается диаметр рулевого штока в миллиметрах (с десятичной точкой). Для резьбовых вилок после диаметра ставится тире и указывается резьбовой шаг в tpi.
• Диаметр посадочного отверстия (нижняя часть стакана):
  Нижняя часть рулевой начинается с кода типа (EC, ZS, IS), затем идет число, обозначающее диаметр внутреннего отверстия в рулевом стакане.
• Диаметр нижней части штока вилки:
  После символа "/" указывается диаметр посадочного места под нижний конус.
• Высота стакана:
  Производители могут дополнительно указывать высоту стакана в миллиметрах, обозначая ее буквой "H" после остальных параметров.
