Подбор планетарной втулки Shimano 3C41

Несомненно, планетарная втулка является удобным и надежным способом переключения для велосипеда. Основными преимуществами планетарной втулки являются:

1. Быстрое и точное переключение, даже во время остановки велосипеда;
2. Практически не требует обслуживания;
3. Использование простой и прочной 1 ск. цепи, имеющей большой ресурс;
4. Возможен вариант с ножным тормозом, что удобно при пересадке с обычного велосипеда;
5. Шифтер переключения более надежен при падениях, чем триггерные манетки;
6. Простая настройка.

При выборе и покупке 3-ск. планетарной втулки у покупателей часто возникают вопросы. В этой статье мы постараемся разобрать основные этапы подбора втулок Shimano 3C41.

Выбор втулки

1. Выберите, на какое количество спиц необходима втулка - 28, 32 или 36.
2. Измерьте размер O.L.D. рамы – расстояние между дропаутами задних перьев.

3. Определите необходимую длину оси. Ее длина должна учитывать все компоненты, которые монтируются на нее (крылья, багажник и пр.).

Варианты длины оси для размеров втулок:

Важно! Рекомендуемые размеры дропаутов:

1. Размер паза дропаута под ось – 10мм.
2. Толщина дропаута рамы – от 4 до 7.5мм.

Выбор размера задней звездочки

1. Выберите комбинацию задней и передней звёздочки (передаточное соотношение), в зависимости от размера установленной системы. Рекомендуемое передаточное соотношение 1 к 2-2.2.


   Например, при установленных звездах 33T спереди и 16T сзади и передаточном соотношении втулки 1:0.75 (1 ск.), 1:1 (2 ск.) и 1:1.33 (3 ск.) переключение на 1 скорость будет соответствовать установленной звезде сзади размером 21T, на третьей скорости – 12T.



2. Выберите комбинацию каретки и шатунов.

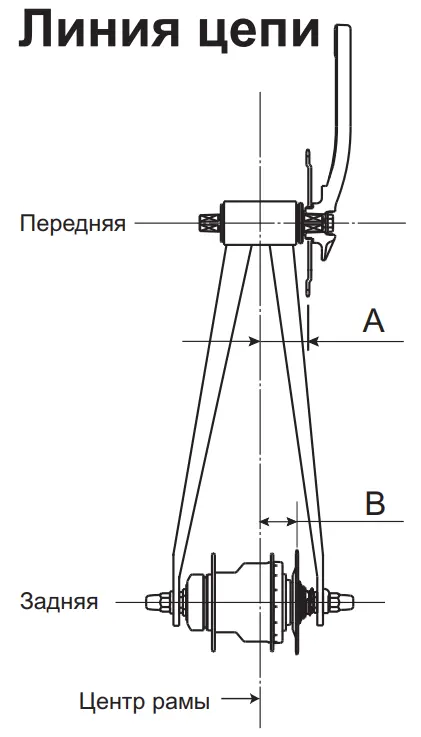

   Для велосипедов с планетарными втулками очень важно, чтобы передняя линия цепи (Chain Line) совпадала с задней (до 5мм). В противном случае цепь будет шуметь и быстрее изнашиваться.

   Например, шатуны Shimano FC-NX30 с кареткой Shimano BB-TS50 дают линию цепи, равную 45мм. Аналогичную линию цепи дают шатуны Shimano FC-S100 и каретка Shimano BB-TS30.

   Вы можете легко изменить заднюю линию цепи, перевернув заднюю звёздочку на 180 градусов (за исключением звёзд на 15/16 зубьев, ввиду их малого диаметра). Диапазон - 5 мм.
   В случае большего отклонения линии цепи нужно правильно подобрать размер вала каретки и шатунов, чтобы разница с задней звездочкой была не более 5мм.

Таблица линий цепи Chain Line для задних звезд Shimano:

Хомут на перо

Если вы собираетесь устанавливать втулку с ножным тормозом и на пере нет крепления для рычага ножного тормоза, то важно надежно закрепить тормозной рычаг к перу рамы. Для этого вам понадобится металлический хомут. Чтобы узнать необходимый диаметр хомута измерьте внешний диаметр левого заднего пера на расстоянии 100мм от оси втулки. Оригинальные хомуты Shimano бывают следующих диаметров: 5/8”, 11/16”, ¾”, 15 и 16мм.

Мы настоятельно рекомендуем хомут Shimano, т.к. при торможении рычаг должен быть надежно закреплен на пере во избежание аварийной ситуации.

Установочный комплект для планетарной втулки

Для того, чтобы установить втулку на велосипед понадобится установочный комплект для планетарных втулок Shimano, который продается отдельно. Комплект включает в себя: гайки оси, пыльник втулки, фиксирующее кольцо звездочки, цветная стопорная шайба и шток (push rod).

Шток (push rod)

Длина подбирается в зависимости от длины оси втулки. Воспользуйтесь таблицей.

Стопорная шайба

Стопорные шайбы нужно подбирать под вашу раму, а именно под угол дропаута. В статье «Подбор стопорных шайб Shimano к дропаутам рамы» подробно описано, как выбрать необходимый вариант. В большинстве случаев для втулки Shimano 3C41 необходима шайба желтого цвета (метка «2»).

Шифтер

Комплект шифтер, механизм “bell crank” и трос в оплетке покупается отдельно. Для выбора необходимой длины троса измерьте необходимую длину по вашей раме. Важно, чтобы трос не натягивался при повороте руля. Слишком длинный трос с рубашкой возможно укоротить. Готовые комплекты Shimano предлагает в четырех размерах длины оплетки: 1250, 1480, 1560 и 1700мм.
